振幅鉴频器原理

鉴频方法的分类
    (1) 直接鉴频法：是直接从调频信号的频率中提取原来调制信号的方法。主要有脉冲计数鉴频法。
    (2) 间接鉴频法：就是先对调频信号进行变换或处理，再从变换后的信号中提取原调制信号的鉴频方法。又可分为振幅鉴频法和相位鉴频法两大类。

振幅鉴频法
       调频波振幅恒定，故无法直接用包络检波器解调。鉴于二极管峰值包络检波器线路简单、性能好，能否把包络检波器用于调频解调器中呢？
       显然，若能将等幅的调频信号变换成振幅也随瞬时频率变化、既调频又调幅的FM―AM波，就可以通过包络检波器解调此调频信号。用此原理构成的鉴频器称为振幅鉴频器。其工作原理如图7-29所示。

(a)振幅鉴频器框图；(b)变换电路特性
             图7-29 振幅鉴频器原理
    (1)  直接时域微分法

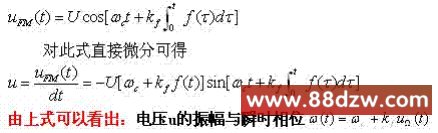

原理：设调制信号为uΩ=f(t)，调频波为：

成正比，故上式为一个FM-AM波。然后利用包络检波器从此FM-AM波提取出原调制信号即可。

图7-30   微分鉴频原理

     由上面的分析可以看出，直接时域微分法鉴频器由两大部分组成，即微分器和包络检波器。
     直接时域微分法鉴频器的特点：原理简单，但由于器件的非线性等原因，其鉴频线性范围是相当有限的。
    下图为一微分法鉴频器原理电路。

    (2)  斜率鉴频法
     概述：前面鉴频器的微分器的作用也可以用其他网络来完成，如低通、高通、带通网络等。使用得最多的是带通网络。
     1) 单调谐回路斜率鉴频法
      原理：图7-32为单调谐回路斜率鉴频原理电路及工作原理，这是利用调谐回路幅频特性倾斜部分对FM波解调的，因此成为斜率鉴频法。另外由于是利用调谐回路的失(离)谐状态，所以又称为失(离)谐回路法。
     不足：线性度较差，线性范围较小。
     改进：采用三调谐回路的双离谐平衡鉴频器(见下面）。

图7-32 单回路斜率鉴频器


Tag:电路基础，电子电路基础,模拟电路基础，电路基础
