自限幅原理

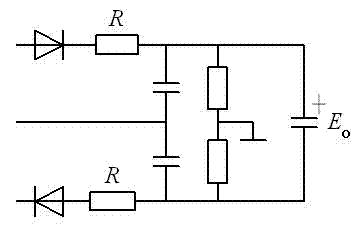

       比例鉴频器具有限幅作用的原因：就在于电阻R1、R2两端并接了一个大电容C。利用大电容的储能作用，当输入信号幅度发生瞬时变化时，C两端电压基本保持不变，从而维持uc1、uc2的基本不变。
    比例鉴频器具有限幅作用还可解释为由高Q回路的负载作用产生。
       (1)回路的无载Q0值要足够高，以便当检波器输入电阻Ri随输入电压幅度变化时，能引起回路Qe明显的变化。
       (2)要保证时常数(R1+R2)C大于寄生调幅干扰的几个周期。比例鉴频器存在着过抑制与阻塞现象。

加入电阻R以减小过抑制及阻塞
