乘积型相位鉴频原理
[09-12 13:13:56] 来源:http://www.88dzw.com 电路基础 阅读:8749次
文章摘要:乘积型相位鉴频原理 乘积型相位鉴频器实际上是一种正交鉴频器,它由移相网络、乘法器和低通滤波器三部分组成。调频信号一路直接加至乘法器,另一路经相移网络移相后(参考信号)加至乘法器。由于调频信号和参考信号同频正交,因此,称之为正交鉴频器。 移相网络如图7-52(a)所示,其传输函数为: 图7-52 移相网络机器相频特性
乘积型相位鉴频原理,标签:电子电路基础,模拟电路基础,http://www.88dzw.com乘积型相位鉴频原理
乘积型相位鉴频器实际上是一种正交鉴频器,它由移相网络、乘法器和低通滤波器三部分组成。调频信号一路直接加至乘法器,另一路经相移网络移相后(参考信号)加至乘法器。由于调频信号和参考信号同频正交,因此,称之为正交鉴频器。

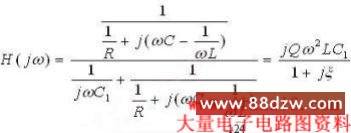

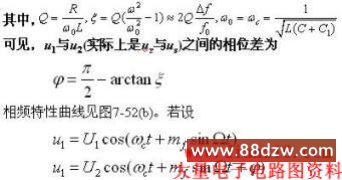

移相网络如图7-52(a)所示,其传输函数为:

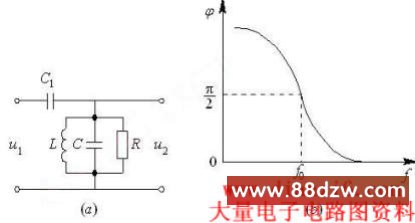

图7-52 移相网络机器相频特性
