晶体鉴频器原理电路

[09-12 13:13:54]   来源：http://www.88dzw.com  电路基础   阅读：8372次

文章摘要：晶体鉴频器的原理电路如图7-55所示。电容C与晶体串联后接到调频信号源。VD1、R1 ，C1和VD2、R2、C2为两个二极管包络检波器。为了保证电路平衡，通常VD1与VD2性能相同，R1=R2，C1=C2。晶体鉴频器原理电路 图7-56 电容—晶体分压器(a)电抗曲线；(b)电容、晶体两端电压变化曲线 图7-57 晶体鉴频器的鉴频特性

晶体鉴频器原理电路,标签：电子电路基础,模拟电路基础,http://www.88dzw.com

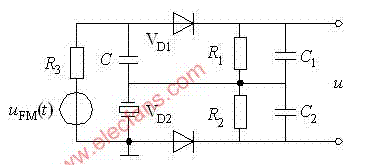

晶体鉴频器的原理电路如图7-55所示。电容C与晶体串联后接到调频信号源。VD1、R1 ，C1和VD2、R2、C2为两个二极管包络检波器。为了保证电路平衡，通常VD1与VD2性能相同，R1=R2，C1=C2。

晶体鉴频器原理电路

图7-56  电容—晶体分压器
(a)电抗曲线；(b)电容、晶体两端电压变化曲线

图7-57  晶体鉴频器的鉴频特性
