正弦交流电路中的电感元件

线性非时变电感元件是电路中一种重要和基本的元件,在实际电路中经常遇到由导线绕制而成的电感线圈。当电流通过自感为L的线性电感元件时,若取电感元件两端电压与电流的参考方向一致,如图3-5-1所示,则由楞次定律知,电流与电压之间的关系式为

      (3-5-1)

式中,L为电感值,单位为亨利(H)。

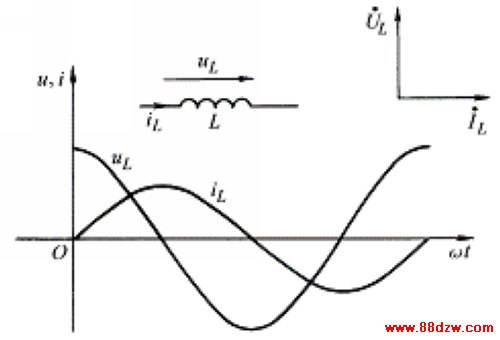

图  3-5-1

当通过电感的电流为正弦交流电流时,即,代入上式可得电感元件两端的电压为

  (3-5-2)

由上式可见,电感端电压是与同频率的正弦量,电压的相位超前电流周期,即
