相位裕度jm定义为



式中fc是dB时的频率，是 f =fc时的相移，如图1(b)所示相频特性中的标注。

稳定的负反馈放大电路的jm>0，且要求jm≥45°，保证电路有足够的相位裕度。

总之，只有当Gm≤–10dB且jm≥45°时，负反馈放大电路才能可靠稳定。

当负反馈放大电路中的反馈网络是由纯电阻构成时，反馈系数的大小为一常数，同时有jf =0。这种情况下，可以利用开环增益的波特图来判别反馈放大电路的稳定性。下面以例说明。

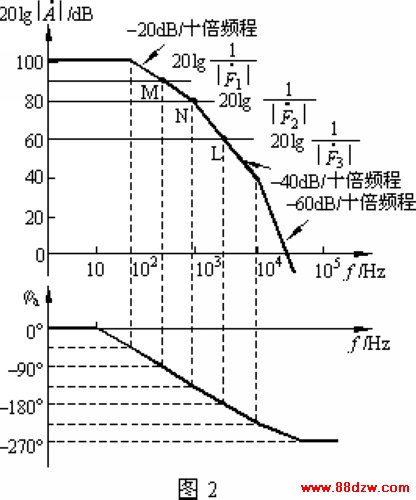

设有一反馈网络由纯电阻构成的反馈放大电路，其开环增益的幅频特性曲线如图2中的折线所示。由于反馈系数F为常数，因此，自激振荡的幅值条件可写成
