模拟电路网络课件 第五十节:串联反馈式稳压电源
[09-12 12:20:39] 来源:http://www.88dzw.com 电路基础 阅读:8609次
文章摘要:或 式中AV是比较放大电路的电压增益,是考虑了所带负载的影响,与开环增益AVO不同。在深度负反馈条件下, 时,可得 上式表明,输出电压VO与基准电压VREF近似成正比,与反馈系数FV 成反比。当VREF 及FV 已定时,VO也就确定了,因此它是设计稳压电路的基本关系式。值得注意的是,调整管T的调整作用是依靠VF和VREF之间的偏差来实现的,必须有偏差才能调整。如果VO绝对不变,调整管的VCE也绝对不变,那么电路也就不能起调整作用了。所以VO不可能达到绝对稳定,只能是基本稳定。因此,图1所示的系统是一个闭环有差调整系统。由以上分
模拟电路网络课件 第五十节:串联反馈式稳压电源,标签:电子电路基础,模拟电路基础,http://www.88dzw.com或

式中AV是比较放大电路的电压增益,是考虑了所带负载的影响,与开环增益AVO不同。在深度负反馈条件下, 时,可得
上式表明,输出电压VO与基准电压VREF近似成正比,与反馈系数FV 成反比。当VREF 及FV 已定时,VO也就确定了,因此它是设计稳压电路的基本关系式。
值得注意的是,调整管T的调整作用是依靠VF和VREF之间的偏差来实现的,必须有偏差才能调整。如果VO绝对不变,调整管的VCE也绝对不变,那么电路也就不能起调整作用了。所以VO不可能达到绝对稳定,只能是基本稳定。因此,图1所示的系统是一个闭环有差调整系统。
由以上分析可知,当反馈越深时,调整作用越强,输出电压VO也越稳定,电路的稳压系数g和输出电阻Ro也越小。
三、带隙基准电压源

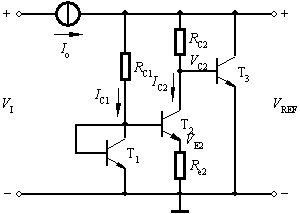

基准电压VREF是稳压电路的一个重要组成部分,它直接影响稳压电路的性能。为此要求基准电压输出电阻小,温度稳定性好,噪声低。目前用稳压管组成的基准电压源虽然电路简单,但它的输出电阻大。故常采用带隙基准电压源,其电路如图1所示。由图可知,基准电压为
从原理上说,三极管T3的发射结电压VBE3可用作基准电压源,但它具有较高的负温度系数(–2mV/℃),因而必须增加一个具有正温度系数的电压IC2R2来补偿。IC2是由T1、T2和Re2构成的微电流源电路提代。其值为
