10.3 三端集成稳压电源
目前,电子设备中常使用输出电压固定的集成稳压器。由于它只有输入、输出和公共引出端,故称之为三端式稳压器。这类集成稳压器的外形图如图1所示。
78××系列输出为正电压,输出电流可达1A,如78L××系列和78M××系列的输出电流分别为0.1A和0.5A。它们的输出电压分别为5V、6V、9V、12V、15V、18V和24V等7档。和78××系列对应的有79××系列,它输出为负电压,如79M12表示输出电压为–12V和输出电流为0.5A。
![]() |
一、工作原理
现以具有正电压输出的78L××系列为例介绍它的工作原理。
![]() |

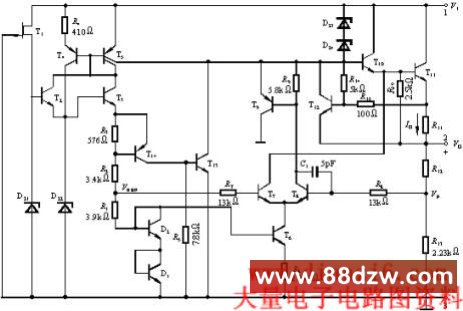

注 图中R11由输出电流档次决定,R12由输出电压档次决定 |
电路如图1所示,三端式稳压器由启动电路、基准电压电路、取样比较放大电路、调整电路和保护电路等部分组成。下面对各部分电路作简单介绍。
(1)启动电路
在集成稳压器中,常常采用许多恒流源,当输入电压V1接通后,这些恒流源难以自行导通,以致输出电压较难建立。因此,必须用启动电路给恒流源的BJT T4、T5提供基极电流。启动电路由T1、T2、DZ1组成。当输入电压V1高于稳压管DZ1的稳定电压时,有电流通过T1、T2,使T3基极电位上升而导通,同时恒流源T4、T5也工作。T4的集电极电流通过DZ2以建立起正常工作电压,当DZ2达到和DZ1相等的稳压值,整个电路进入正常工作状态,电路启动完毕。与此同时,T2因发射结电压为零而截止,切断了启动电路与放大电路的联系,从而保证T2左边出现的纹波与噪声不致影响基准电压源。
(2)基准电压电路
基准电压电路由T4、DZ2、T3、R1、R3及D1、D2组成,电路中的基准电压为
式中VZ2为DZ2的稳定电压,VBE为T3、D1、D2发射结(D1、D2为由发射结构成的二极管)的正向电压值。在电路设计和工艺上使具有正温度系数的R1、R2、DZ2与具有负温度系数的T3、D1、D2发射结互相补偿,可使基准电压VREF基本上不随温度变化。同时,对稳压管DZ2采用恒流源供电,从而保证基准电压不受输入电压波动的影响。
