模拟电路网络课件 第五十节:串联反馈式稳压电源,标签:电子电路基础,模拟电路基础,http://www.88dzw.com输出电阻
Ro反映负载电流IO变化对VO的影响。
温度系数 (mV/℃)
上述的系数愈小,输出电压愈稳定,它们的具体数值与电路形式和电路参数有关。
至于纹波电压,是指稳压电路输出端交流分量的有效值,一般为毫伏数量级,它表示输出电压的微小波动。(参见前面的知识点——桥式整流电路的性能分析)
应当指出的是,稳压系数g 较小的稳压电路,它的输出纹波电压一般也较小。
二、工作原理

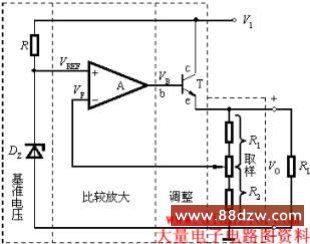

图1是串联反馈式稳压电路的一般结构图,图中VI是整流滤波电路的输出电压,T为调整管,A为比较放大电路,VREF为基准电压,它由稳压管DZ与限流电阻R串联所构成的简单稳压电路获得(可参见齐纳二极管一节),R1与R2组成反馈网络,是用来反映输出电压变化的取样环节。
这种稳压电路的主回路是起调整作用的三极管T与负载串联,故称为串联式稳压电路。输出电压的变化量由反馈网络取样经放大电路(A)放大后去控制调整管T的c-e极间的电压降,从而达到稳定输出电压VO的目的。稳压原理可简述如下:当输入电压VI增加(或负载电流IO减小)时,导致输出电压VO增加,随之反馈电压VF=R2VO/(R1+R2)=FVVO也增加(FV为反馈系数)。VF与基准电压VREF相比较,其差值电压经比较放大电路放大后使VB和IC减小,调整管T的c-e极间电压VCE增大,使VO下降,从而维持VO基本恒定。
同理,当输入电压VI减小(或负载电流IO增加)时,亦将使输出电压基本保持不变。
从反馈放大电路的角度来看,这种电路属于电压串联负反馈电路。调整管T连接成电压跟随器。因而可得
