模拟电路网络课件 第五十一节:三端集成稳压电源

[09-12 12:20:37]   来源:http://www.88dzw.com  电路基础   阅读:8851

文章摘要:(b) 带过流保护的扩流电路图1(a)是应用78L××输出固定电压VO的典型电路图。正常工作时,输入、输出电压差应大于2~3V。电路中接入电容C1、C2是用来实现频率补偿的,可防止稳压器产生高频自激振荡并抑制电路引入的高频干扰。C3是电解电容,以减小稳压电源输出端由输入电源引入的低频干扰。D是保护二极管,当输入端意外短路时,给输出电容器C3一个放电通路,防止C3两端电压作用于调整管的be结,造成调整管be结击穿而损坏。图1(b)是扩大78L××输出电流的电路,并具有过流保护功能。电路中加入了功率三极管T1,向输出端提供额外的电流IO1,使输出电流IO增加为IO= IO1+ IO2。其工作原理为

模拟电路网络课件 第五十一节:三端集成稳压电源,标签:电子电路基础,模拟电路基础,http://www.88dzw.com

(b) 带过流保护的扩流电路

图1(a)是应用78L××输出固定电压VO的典型电路图。正常工作时,输入、输出电压差应大于2~3V。电路中接入电容C1、C2是用来实现频率补偿的,可防止稳压器产生高频自激振荡并抑制电路引入的高频干扰。C3是电解电容,以减小稳压电源输出端由输入电源引入的低频干扰。D是保护二极管,当输入端意外短路时,给输出电容器C3一个放电通路,防止C3两端电压作用于调整管的be结,造成调整管be结击穿而损坏。

图1(b)是扩大78L××输出电流的电路,并具有过流保护功能。电路中加入了功率三极管T1,向输出端提供额外的电流IO1,使输出电流IO增加为IO= IO1+ IO2。其工作原理为:

在电路中存在关系式VBE1 =VR1 =VCE3。正常工作时,T2、T3截止,电阻R1上的电流产生压降使T1导通,使输出电流增加。若IO过流(即超过某个限额),则IO1也增加,电流检测电阻R3上压降增大使T3导通,导致T2趋于饱和,使T1管基-射间电压VBE1降低,限制了功率管T1的电流IC1,保护功率管不致因过流而损坏。

2、可调式集成稳压电路

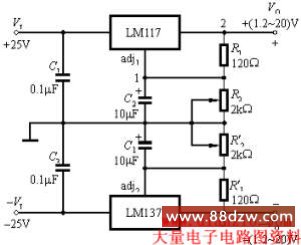

图1(a)所示为三端可调式稳压器的典型应用电路,由LM117和LM137组成正、负输出电压可调的稳压器。为保证空载情况下输出电压稳定,R1和R'1不宜高于240W,典型值为(120~240)W。电路中的V31(或V21)= VREF =1.2V,R2和R'2的大小根据输出电压调节范围确定。该电路输入电压VI分别为±25V,则输出电压可调范围为±(1.2~20)V。

(a) 输出正、负电压可调的稳压电路
(b) 并联扩流的稳压电路

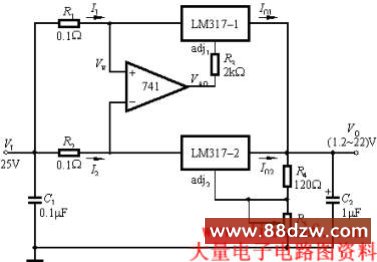

图1(b)为并联扩流的稳压电路,它是用两个可调式稳压器组成。输入电压VI=25V,输出电流IO= IO1+ IO2=3A,输出电压可调范围为(1.2V~22V)。电路中的集成运放741是用来平衡两稳压器的输出电流。例如LM317-1输出电流IO1大于LM317-2输出电流IO2时,电阻R1上的电压降增加,运放的同相端电位VP(=VI –I1R1)降低,运放输出端电压VAO降低,通过调整端adj1使输出电压VO下降,输出电流IO1减小,恢复平衡;反之亦然。改变电阻R4可调节输出电压的数值。

注意这类稳压器是依靠外接电阻来调节输出电压的,为保证输出电压的精度和稳定性,要选择精度高的电阻,同时电阻要紧靠稳压器,防止输出电流在连线电阻上产生误差电压。

本章小结
l 在电子系统中,经常需要将交流电网电压转换为稳定的直流电压,为此要用整流、滤波和稳压等环节来实现。

l 在整流电路中,是利用二极管的单相导电性将交流电转变为脉动的直流电。为抑制输出直流电压中的纹波,通常在整流电路后接有滤波环节。滤波电路一般可分为电容输入式和电感输入式两大类。在直流输出电流较小且负载几乎不变的场合,宜采用电容输入式,而负载电流大的大功率场合,采用电感输入式。

l 为了保证输出电压不受电网电压、负载和温度的变化而产生波动,可再接入稳压电路,在小功率供电系统中,多采用串联反馈式稳压电路,而中大功率稳压电源一般采用开关稳压电路。如需电压较高或较低,或移动式电子设备中,可采用变换型开关稳压电源。

l 串联反馈式稳压电路的调整管是工作在线性放大区,利用控制调整管的管压降来调整输出电压,它是一个带负反馈的闭环有差调节系统;开关稳压电源的调整管是工作在开关状态,利用控制调整管导通与截止时间的比例来稳定输出电压。它的控制方式有脉宽调整型(PWM)、脉频调制型(PFM)及混合调制型。
