过热保护电路

电路由DZ2、T3、T14和T13组成。在常温时,R3上的压降仅为0.4V左右,T14、T13是截止的,对电路工作没有影响。当某种原因(过载或环境温升)使芯片温度上升到某一极限值时,R3上的压降随DZ2的工作电压升高而升高,而T14的发射结电压VBE14下降,导致T14导通,T13也随之导通。调整管T10的基极电流IB10被T13分流,输出电流IO下降,从而达到过热保护的目的。

电路中R10的作用是给T10管的ICEO10和T11管的ICBO11一条分流通路,以改善温度稳定性。

值得指出的是:当出现故障时,上述几种保护电路是互相关联的。

二、三端可调式集成电路稳压器

前述的78××和79××系列为输出电压固定的三端稳压器。但有些场合要求输出电压具有一定的调节范围,故使用它很不方便。现介绍一种外接很少元件就能工作的三端可调式集成稳压器。它的三个接线端分别称为输入端V1、输出端VO和调整端adj。

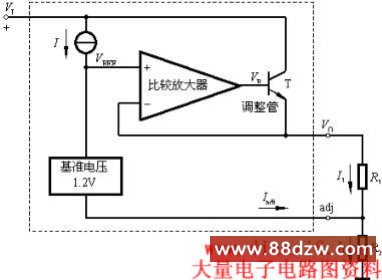

图1

以LM317为例,其电路结构和外接元件如图1所示。它的内部电路有比较放大器、偏置电路(图中未画出)、恒流源电路和带隙基准电压VREF等,它的公共端改接到输出端,器件本身无接地端。所以消耗的电流都从输出端流出,内部的基准电压(约1.2V)接至比较放大器的同相端和调整端之间。若接上外部的调整电阻R1、R2后,输出电压为

LM317的VREF=1.2V,Iadj=50mA,由于调整端电流Iadj<<I1,故可以忽略,上式可简化为

LM337稳压器是与LM317对应的负压三端可调集成稳压器,它的工作原理和电路结构与LM317相似。

三、应用举例

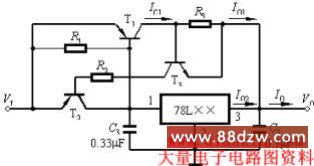

1、固定式集成电路稳压器

(a) 三端稳压器的典型接法
