电动机工作原理

电动机无所不在！您在房内四周所见到的机械运动几乎都是由AC（交流）或DC（直流）电动机产生的。

<-- -->

通过了解电动机的工作原理，我们可以了解有关磁铁、电磁铁和电学的许多常识。本文将介绍是什么原因使电动机不断运转。

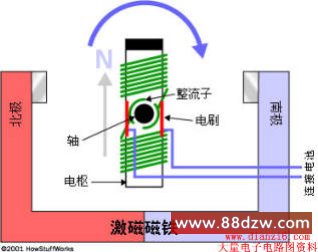

我们首先看看简易型双极直流电动机的总平面图。简易电动机包括六个部分，如下图所示：

• 电枢或转子
• 整流子
• 电刷
• 轴
• 场磁铁
• 某种类型的直流电源

电动机的组成部分

电动机的工作方式不外乎与磁铁和磁性相关：电动机使用磁铁产生运动。如果您曾经玩过磁铁的话，就知道所有磁铁都具有以下基本法则：同极相斥，异极相吸。因此，如果有两根磁铁，并且每根的两端分别标有“北”和“南”，则一根磁铁的北极将会吸住另一根磁铁的南极。反之，一根磁铁的北极将会排斥另一根磁铁的北极（对于南极，情况与此相同）。在电动机的内部，就是这些吸引力和排斥力产生了旋转运动。

在上图中，您可以看到电动机中有两块磁铁： 电枢（或转子）是电磁铁，场磁铁是永久磁铁（场磁铁也可以充当电磁铁，但在大多数小型电动机中，人们为了省电而不将其用作电磁铁）。

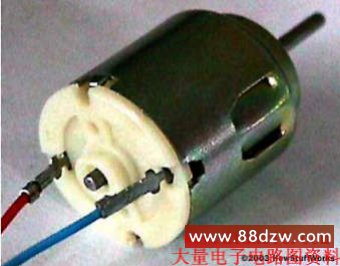

此处分解的电动机是在玩具中常见的简易型电动机：

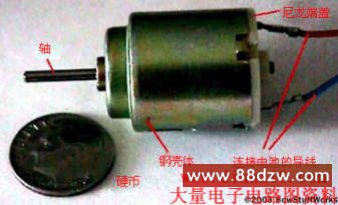

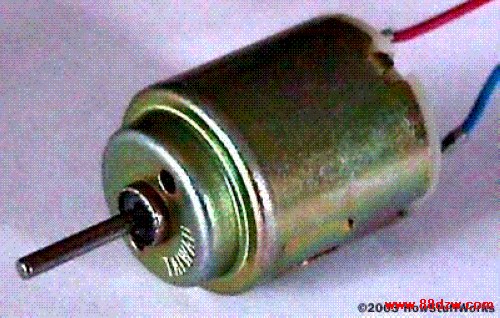

您可以看到这是一个小型电动机，与一毛钱的美元硬币差不多大小。从外部看，可以看到构成电动机机体的钢结构、一根轴、一个尼龙端盖和两条电池导线。如果将电动机的电池导线接到手电筒的电池上，轴就会转动。如果将导线反接，则轴会朝反方向转动。下面是同一电动机的其他两个视图。（请注意第二个视图中钢壳一侧的两个槽，稍后您就会明白它们是用来干什么的了）

尼龙端盖由构成钢壳的两个簧片固定到位。如果您将簧片往后扳，就可以释放端盖并将其卸下。在端盖的内部可以看到电动机的电刷。当电动机旋转时，这些电刷可以将电池中的电能传输到整流子：
