电动机工作原理
[09-12 12:18:19] 来源:http://www.88dzw.com 电路基础 阅读:8428次
文章摘要:<-- Page Break -->电枢 继续考察上一页的插图。现在我们用电枢来替代电动机中的钉子。电枢是一种电磁铁,其制作方式是在金属芯的两个或更多极上卷绕细线。 电枢带有一个轴,该轴与整流子相连接。在右图中,您可以看到同一电枢的三种不同视图:前视图、侧视图和后视图。后视图中没有包括绕组,目的是为了更清楚地展示整流子。您可以发现整流子不过是与轴连接的一对极板。这些极板分别连接到电磁铁线圈的两个连接端。 电刷和整流子 在电动机中,用于“翻转电场”的部件是由两个部分组成的:整流子和电刷。 右图显示了整流子和电刷如何作为一个整体使电流流向电磁铁,以及如何在适当的时间翻转电子的流动方向。
电动机工作原理,标签:电子电路基础,模拟电路基础,http://www.88dzw.com
<-- Page Break -->
![]() 电枢 |
电枢带有一个轴,该轴与整流子相连接。在右图中,您可以看到同一电枢的三种不同视图:前视图、侧视图和后视图。后视图中没有包括绕组,目的是为了更清楚地展示整流子。您可以发现整流子不过是与轴连接的一对极板。这些极板分别连接到电磁铁线圈的两个连接端。
![]() 电刷和整流子 |

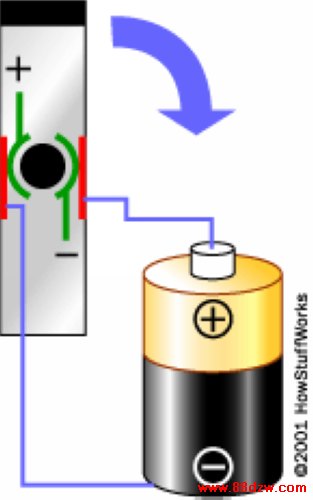

右图显示了整流子和电刷如何作为一个整体使电流流向电磁铁,以及如何在适当的时间翻转电子的流动方向。整流子的触点与电磁铁的轴相连,使轴可以随磁铁一起旋转。电刷不过是两片与整流子接触的弹性金属或碳。
将所有这些部件装在一起,您就可以得到一个完整的电动机:
![]() 电枢 |
本图省略了电枢绕组,以便您方便地查看整流子的运转。要观察的关键之处在于,当电枢横向移动时,电磁铁的两极会发生翻转。由于这种翻转,电磁铁的北极会始终位于轴的上方,从而排斥场磁铁的北极,并吸引场磁铁的南极。
如果您有机会拆开一个小型电动机的话,就会发现其中包含了上面所述的相同零件:两块小型永久磁铁、一个整流子、两个电刷以及一个电磁铁(通过在一块金属上绕线制成)。但是,转子几乎总是带有三个极,而不是本文所示的两极。电动机使用三个极可以带来两个优势:
- 使电动机具有更好的动力。在双极电动机中,如果电动机启动时,电磁铁位于平衡点上,也就是在场磁铁两极之间的完全水平位置,则您可以想象得到,电枢将“卡”在这个位置。在三极电动机中永远不会发生这种情况。
- 在双极电动机中,每当整流子到达它翻转磁场的位置时,就会使电池短路(将正极和负极直接相连)片刻。这种短路浪费了能量,并且使电池不必要地放电。而三极电动机则同样可以解决这个问题。
根据电动机的大小及其具体用途,您可以使用任意数目的电极。
环顾一下您的房间,您就会发现到处都有电动机的身影。您可以尝试展开下面这个有趣的调查:在房间里走一遍,统计一下找到的所有电动机。从厨房开始,以下位置会使用电动机:
- 炉子上方和微波炉中的风扇
- 洗涤槽下面的排污器
- 搅拌机
- 开罐器
- 冰箱——事实上它有两到三个电动机:一个供压缩机用,一个供冰箱内部风扇用,还有一个供制冰机用
- 混合器
- 应答机中的磁带播放机
- 甚至烘箱上的时钟也有可能使用了电动机
杂物间中的以下位置使用了电动机:
- 洗衣机
- 干燥机
- 电动螺丝刀
- 真空吸尘器和微型真空除尘器
- 电锯
- 电钻
- 火炉鼓风机
甚至在浴室也可以找到电动机:
- 风扇
- 电动牙刷
- 吹风机
- 电动刮胡刀
汽车中也装有一些电动机:
- 自动开闭式车窗(每个车窗配有一个电动机)
- 自动调节座位(每个座位配有多达七个电动机)
- 加热器和散热器的风扇
- 挡风玻璃雨刷
- 启动马达
- 无线装置电动天线
此外,其他场所也存在各种各样的电动机:
- VCR中有若干个电动机
- CD播放器或大型录音机中有若干个电动机
- 计算机中有许多电动机(磁盘驱动器使用两至三个,加上一至两个风扇使用的电动机)
- 大多数运动玩具至少包含一个电动机(例如Tickle-me-Elmo在振动时使用的电动机)
- 电子时钟
- 车库开门装置
- 鱼缸水泵
在房间里转了一遭后,我统计到各种设备中隐藏有50多个电动机。每个运动设备都是使用电动机来实现其运动的。
