三天线法校准原理及系统组成

本方法适用于距被测件1m、3m或10m的电磁兼容测量天线的天线系数校准。1m距离是GJB151A-1997和GJB152A-1997中规定的典型测试距离，3m和10m是民标电磁兼容测试中的典型测试距离。因此，在进行天线系数校准时根据需求可分别使用1m、3m和10m的测试距离。采用3m、10m测试距离测试时，需配置天线升降塔。
下面结合军标天线系数校准对三天线法校准原理及系统组成进行论述。

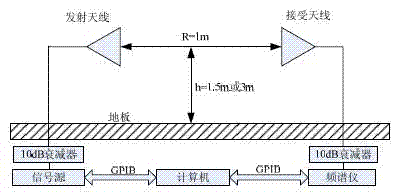

本校准方法需要三个相同类型的天线，也称作三天线法校准。校准原理如图1，将天线相互对准，确保两天线轴线在同一条直线上，并且极化匹配，两天线间的插入损耗与天线系数之间的关系可用公式1表示：

式中：
AFT——发射天线的天线系数，单位为分贝每米（dB/m）；
AFR——接收天线的天线系数，单位为分贝每米（dB/m）；
IL——从发射天线输入端口到接受天线输出端口的插入损耗，单位为分贝（dB）；
Z0——系统特性阻抗，通常为50Ω；
0η——波阻抗，单位为欧姆（Ω），自由空间波阻抗为377Ω；
λ——波长，单位为米（m）。
将常数代入公式1中，可得到公式2：

设三副待测天线分别编号为1＃、2＃、3＃，将它们按照表1所示组合依次组队进行测量。
表1 天线校准组合配置表

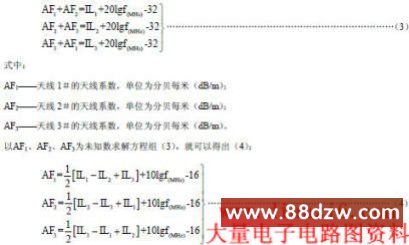

由2式可以得出公式3：

通过上述三次测量，根据公式（4）即可计算出三副天线的天线系数。
