平衡电路,什么是平衡电路

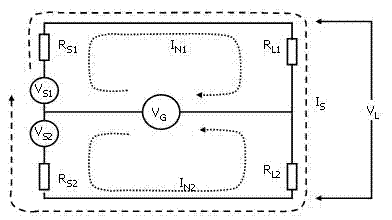

什么叫平衡电路：两个导体及其所连接的电路相对于地线或其它参考物体具有相同的阻抗。典型的平衡电路是差分放大器。但差分放大器的源端通常不是平衡的。上图所示的电路中如果，RS1 = RS2，RL1 = RL2，VS1 = VS2，则是完全平衡的电路。

地环路电流在平衡电路中产生的噪声电压：
设由于地电压VG的影响，在两根导体中产生了地环路电流IN1 和 IN2，由于电路是平衡的，因此，IN1 = IN2 ，负载上的电压为：
                          VL = IN1  RL1 – IN2  RL2 + IS（RL1 + RL2 ）= IS（RL1 + RL2 ）

因此，地环路噪声电流在负载上没有造成影响，仅有信号电流流过负载。
高频时平衡是很困难的：图中的电路仅是一种理想的状态，实际的电路会有很多寄生因素，如寄生电容、电感等。这些参数在频率较高时对电路阻抗发挥着较大作用。由于这些寄生参数的不确定性，电路的阻抗也是不确定的，因此很难保证两个导体的阻抗完全相同。因此，在高频时，电路平衡性往往较差，这意味着：平衡电路对频率较高的地环路电流干扰抑制效果较差。
