晶闸管SCR触发驱动器及电路

为触发SCR开通，门极脉冲电流必须有足够大的幅度和持续时间，以及尽可能短的电流上升时间。

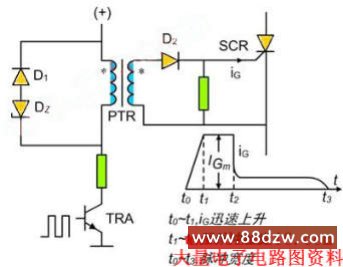

采用脉冲变压器（PTR）和晶体管放大器（TRA）的驱动器如右图所示。

左图为SCR的一个简单驱动器
光电隔离器由发光二极管LED和光控晶闸管LAT组成
光电耦合隔离较变压器隔离电磁干扰小，但光控晶闸管LAT必须能承受电路高压
高压电力系统直流输电所用的高压大功率SCR触发器大都采用光纤电缆传送驱动信号
