GTO的触发驱动器及电路

GTO要求有正值门极脉冲电流,触发其开通;但在关断时,要求很大幅度的负脉冲电流使其关断。因此全控器件GTO的驱动器比半控型SCR复杂。

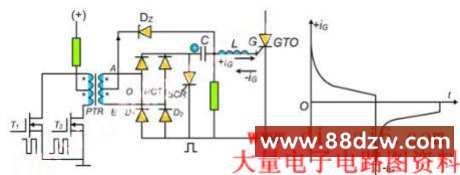

当GTO需要开通时,MOS管T1、T2接收从控制系统的开通信号,两个MOS管T1和T2交替的通、断切换,使脉冲变压器PTR传输高频脉冲列,的二次侧为高频交流脉冲电压。
一旦需要关断GTO时,控制系统发出的关断信号,一方面令T1、T2失去开通信号,同时触发SCR导通,电容C经SCR到GTO的阴极K、门极G和电感L放电,产生负电流,关断GTO。
