BJT的驱动器及电路

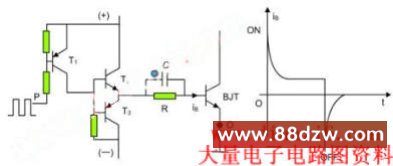

 基极驱动电流的波形。开通时要有较高的基极驱动电流强触发，以减短开通时间。
 BJT开通后在通态下基极电流要适当的减小，以减小通态基-射结损耗，同时使BJT不至于饱和导通。饱和导通时其关断时间比临界饱和时间长的多，不利于关断
关断时施加反向基极电流，可进一步缩短关断时间
 断态时最好外加反向的基-射电压，能增加阻断电压的能力

输入端P为低电平时，T1通，T2通，驱动BJT，使其导通
输入端为高电平时，T1断，T3通，C经T3放电，形成BJT关断所需的关断电流，使其关断。

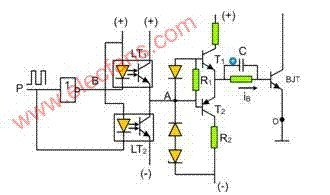

 P点有正信号输入时，输出B点电位为0，LT1导通，A点为正电位，经R1向T1提供基极电流使T1导通，为BJT提供+IB。
 当P点无输入信号时，LT2导通， A点为负电位，T2导通，电容C经T2、R2放电，为BJT提供关断电流-IB，使其关断。
