实用高精度锯齿发生器
[09-12 11:30:49] 来源:http://www.88dzw.com 电路基础 阅读:8443次
文章摘要:实用高精度锯齿发生器实用高精度锯齿发生器如图5.3-40所示。图5.3-40A是与高精度三角波发生器电路图(请参见本站 )相似的高精度锯齿发生器电路。两者的区别仅于A1的输入电路不一样。图5.3-40A的积分器输入电路有两条通路,正向积分由R1实现,而反向积分由RA及二级管VD1串联后再与R1并接的通路实现。电阻RA《R1,所示的锯齿波。当R2=R3,且设RV1正向导通电阻为0时,则振荡周期由下式决定当改变R1和RA时,可改变锯齿波正程和回程时间,即可改变它高峰期TO。R4R5用来调节A3输出电压的正负电平。
实用高精度锯齿发生器,标签:电子电路基础,模拟电路基础,http://www.88dzw.com实用高精度锯齿发生器

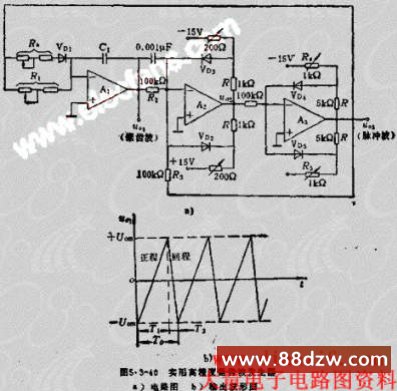

实用高精度锯齿发生器如图5.3-40所示。
图5.3-40A是与高精度三角波发生器电路图(请参见本站 )相似的高精度锯齿发生器电路。两者的区别仅于A1的输入电路不一样。图5.3-40A的积分器输入电路有两条通路,正向积分由R1实现,而反向积分由RA及二级管VD1串联后再与R1并接的通路实现。电阻RA《R1,所示的锯齿波。当R2=R3,且设RV1正向导通电阻为0时,则振荡周期由下式决定
当改变R1和RA时,可改变锯齿波正程和回程时间,即可改变它高峰期TO。R4R5用来调节A3输出电压的正负电平。
