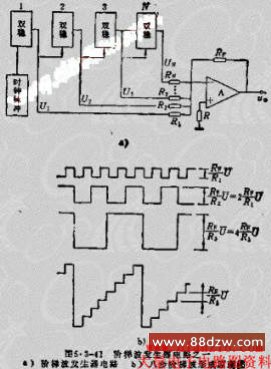

用普通双稳电路对时钟脉冲作二进制分频,然后由运算放大器对这些逐级分频的方波权迭加,限可得到阶梯波。实际电路如图5.3-41A所示。
若各级双稳输出的方波幅度均相等U1=U2=...=UN=U则当各加权电阻满足下列关系式时,可得到等步的阶梯波:
R1=2R2=2R3=...=2N-1RN
Rn=R1/2n-1,n=1,2...,N
戒中n为双稳电路的序号;N为双稳电路的总个数。
阶梯波的最高幅度将受到运算放大器的输出电压范围UOM的限制,这也就给出了各加权电阻的下限:
另一方面,为了平衡运算放大器的输入偏流,应取
R=R1||R2||...||RN||RF
由于双稳电路为二进制分频,故所得的阶梯波步数M亦必定为2的N次方,即M=2N。例如,用三个双稳电路将得到八步阶梯波。图5.3-41B表示这八步阶梯波形成原理。不难看出,阶梯波的每步高度是RW/R1 U。
