Tco和缓冲延时

文章摘要：Tco是指时钟触发开始到有效数据输出的器件内部所有延时的总和；缓冲延时是指信号经过缓冲器达到有效的电压输出所需要的时间。缓冲延时加上逻辑延时就是Tco，如图1所示。可以通过在缓冲输出的末端直接相连一个测量负载来确定Tco，然后测量负载上的信号电压（Vms）达到一定电平（通常取信号高电平的一半）的时间。最常见的负载是50Ω的电阻或30 pF的电容Tco。和缓冲延时如图2所示。图1 逻辑延时与缓冲延时图2 Tco与缓冲延时

Tco和缓冲延时,标签：电子电路基础,模拟电路基础,http://www.88dzw.com

　　Tco是指时钟触发开始到有效数据输出的器件内部所有延时的总和；缓冲延时是指信号经过缓冲器达到有效的电压输出所需要的时间。缓冲延时加上逻辑延时就是Tco，如图1所示。可以通过在缓冲输出的末端直接相连一个测量负载来确定Tco，然后测量负载上的信号电压（Vms）达到一定电平（通常取信号高电平的一半）的时间。最常见的负载是50Ω的电阻或30 pF的电容Tco。和缓冲延时如图2所示。

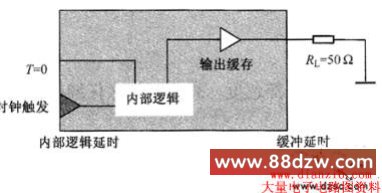

　　图1 逻辑延时与缓冲延时

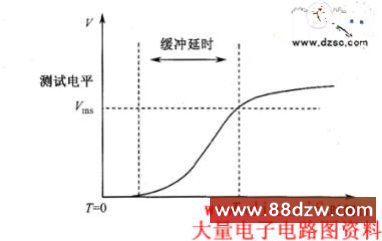

　　图2 Tco与缓冲延时
