各种实用接地方法

[09-12 11:23:55]   来源:http://www.88dzw.com  电路基础   阅读:8805

文章摘要:通过以上的分析可知,接地对电路的工作状况影响很大。因此在设计电路时,有多种接地策略可供选择,以此来解决接地给电路带来的各种电磁兼容问题。实用接地方法通常分为单点接地、多点接地和混合接地等,如图1所示。图1各种接地方式分类◆ 单点接地单点接地就是所有电路的地线接到公共地线的同一点,进一步可分为串联单点接地和并联单点接地。◆ 多点接地多点接地就是所有电路的地线接到公共地线的不同点,通常让电路就近接地。◆ 混合接地混合接地就是在地线系统内使用电感与电容连接,利用电感与电容器件在各种频率下呈现不同阻抗的特性,使地线系统在不同工作频率状态下具有不同的接地结构。单点接地有两种类型:· 串联单点接地;· 并

各种实用接地方法,标签:电子电路基础,模拟电路基础,http://www.88dzw.com

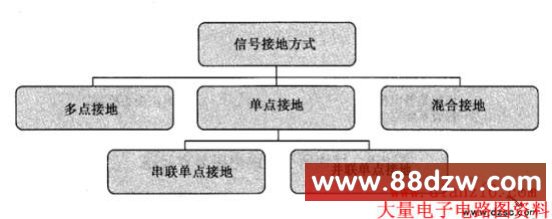

  通过以上的分析可知,接地对电路的工作状况影响很大。因此在设计电路时,有多种接地策略可供选择,以此来解决接地给电路带来的各种电磁兼容问题。实用接地方法通常分为单点接地、多点接地和混合接地等,如图1所示。

各种接地方式分类

  图1各种接地方式分类

  ◆ 单点接地

  单点接地就是所有电路的地线接到公共地线的同一点,进一步可分为串联单点接地和并联单点接地。

  ◆ 多点接地

  多点接地就是所有电路的地线接到公共地线的不同点,通常让电路就近接地。

  ◆ 混合接地

  混合接地就是在地线系统内使用电感与电容连接,利用电感与电容器件在各种频率下呈现不同阻抗的特性,使地线系统在不同工作频率状态下具有不同的接地结构。

  单点接地有两种类型:

  · 串联单点接地;

  · 并联单点接地。

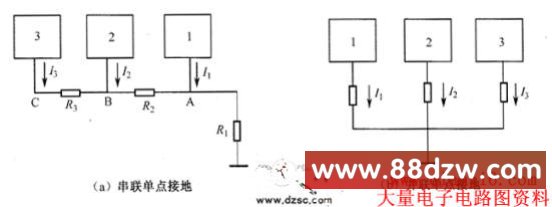

  如图2所示,在串联单点接地中,许多电路之间有公共阻抗,如图2-11中所示的R1,它们相互之间由公共阻抗耦合产生的干扰十分严重。

单点接地

  图2 单点接地

  例:以图2(a)所示的电路进行串联单点接地的干扰分析。

  A点的电位是:VA=(I1+I2+I3)R1;

  B点的电位是:VB=(I1+I2+I3)R1+(I2+I3)R2;

  C点的电位是:VC=((I1+I2+I3)R1+(I2+I3)R2+I3R3。

  从以上的公式中可以看出:A、B、C各点的电位是受电路工作电流影响的,它们随各电路的地线电流而变化。尤其是C点的电位,十分不稳定。

  虽然这种接地方式存在很大的问题,但在实际中是最简单、最常用的方式。因此,切忌在大功率和小功率电路混合的系统中使用,这是因为大功率电路中的地线电流会干扰小功率电路。而最敏感的电路要放在A点,A点电位是最稳定的。其次,结合放大器的实际情况,一般把功率输出级放在A点,前置放大器放在B点和C点。

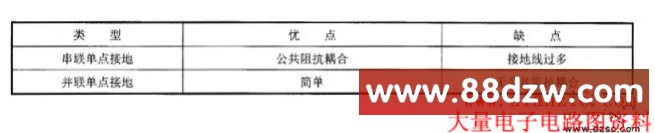

  如表所示归纳了串联单点接地和并联单点接地各自的优缺点。

串联单点接地和并联单点接地的比较

  表 串联单点接地和并联单点接地的比较

  解决上述问题的一个简单方法是采用并联单点接地。但并联单点接地需要较多的导线,因此,可以采用串联与并联混合接地的综合方法。

  在实际工程中,将电路按照干扰特性分组,相互之间容易发生干扰的电路放在不同的组,相互之间不易发生干扰的电路放在同一组。

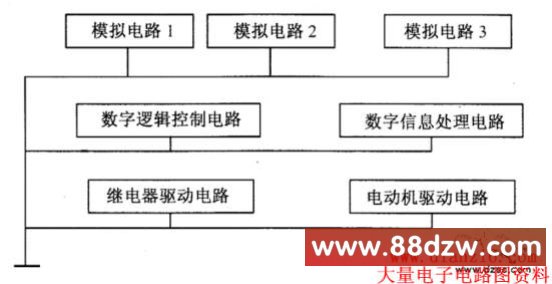

  如图3所示,每个组内采用串联单点接地,获得最简单的地线结构,不同组的接地采用并联单点接地,避免相互之间干扰。这个方法的关键是:避免使功率相差很大的电路或噪

  声电平相差很大的电路共用一段地线。

串联单点和并联单点混合接地

  图3 串联单点和并联单点混合接地

  为了减小地线电感,在高速电路中经常使用多点接地。在多点接地系统中,每个电路就近与低阻抗的接地线相连,如机箱。电路的接地线要尽量短,以减小电感。在频率很高的系统中,通常接地线要控制在几亳米长的范围内。

  另外,交流电源电缆中的地线—般仅可用做安全地,不能用做信号地,两个电源接地点之问的电压通常有数百毫伏,小信号电路在这种条件下根本无法工作。
