　　如前所述，多点接地时容易产生公共阻抗耦合问题。在低频场合，通过单点接地可以解决这个问题。但在高频时，只能通过减小地线阻抗（减小公共阻抗）来解决。由于趋肤效应使电流仅在导体表面流动，因此增加导体的厚度并不能减小导体的电阻。在导体表面镀银能够降低导体的电阻。

　　经过工程师们无数次的工程试验总结出，通常1 MHz频率以下时，可以用单点接地；10 MHz频率以上时，可以用多点接地，在1～10 MHz之间时，如果最长的接地线不超过波长的1／20，可以用单点接地，否则用多点接地，如图4所示。

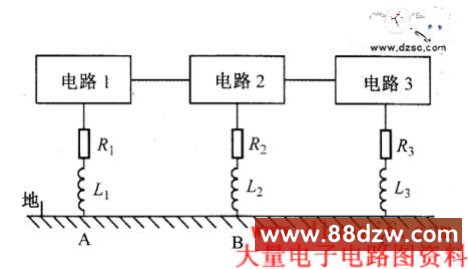

　　图4 多点接地示意图

　　用光传输信号是解决前面所提到的地环路问题的理想方法。

　　如图5所示，光耦器件的寄生电容为2 pF左右，因此能够在很高的频率时起到隔离作用。如果使用光纤，则没有寄生电容的问题，能够获得十分完善的隔离效果。但是，用光纤会带来其他问题，其问题如下：

　　· 光纤连接需要更大的功率；

　　· 光纤连接的线性和动态范围都达不到模拟信号的要求；

　　· 需要更多的器件；

　　· 光缆的安装和维护比较复杂。

　　光缆连接技术一般用在数字电路中，由于其带宽较宽，因此可以用在高速电路之中。

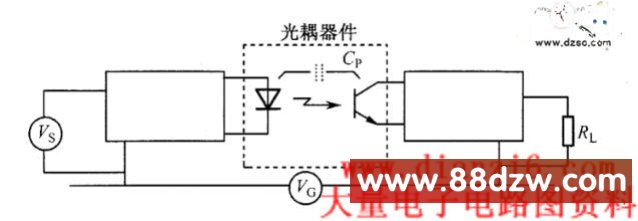

　　图5 光电耦合示意图

　　
