　　故障现象：广本雅阁2.4L轿车，发动机大修后，换挡杆在P位时无法挂入D位，车辆无法行驶。

　　故障诊断与排除：先用故障诊断仪HDS进行检测，发现节气门位置传感器信号不正常。怠速工况下正常开度应约9％，但该车的节气门位置传感器信号显示为37％，与正常信号相差很大。

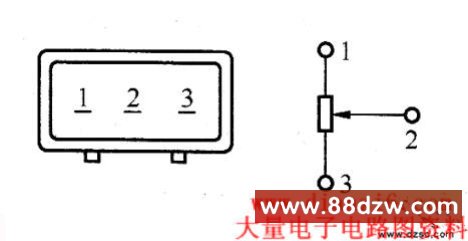

　　接着检测节气门位置传感器（如图所示）。正常情况下，节气闸位置传感器在全闭时各接脚之间阻值分别为：1、3脚为5.70kΩ，1、2脚为5.66kΩ，2、3脚为1.06kΩ。在检测中发现，该车节气门位置传感器相应阻值分别为：1、3脚为9.89kΩ，1、2脚为9.98kΩ，2、3脚为1.60kΩ。

　　根据上述检测数据，认为节气门位置传感器损坏。更换节气门体总成后试车，故障排除。

　　究其原因，由于发动机进气系统进水，水从节气门轴进人节气门位置传感器内，造成滑动电位计阻值变大，不良信号导致自动变速器换挡模式错乱。因此为了保护自动变速器机械装置，PCM发出信号，通过多路控制钥匙连锁电磁阀，使换挡杆锁定在P位上，不让车辆继续行驶，以保护发动机及自动变速器总成。
