同轴电缆传输线
[09-12 11:16:44] 来源:http://www.88dzw.com 电路基础 阅读:8546次
文章摘要:同轴电缆也许是用于短波和VHF/UHF的最普通传输线。它由同心的两层导线组成,之所以叫做“同轴”是因为两层导线共用同一轴线(图1)。内层导线是一根实心的标准导线,外层导线形成屏蔽层。用于接收器的同轴导线,屏蔽层通常是用导线编织成的,但是有时也会看到多线式的。电视天线系统中的同轴导线阻抗为75Ω,用金属箔做外层导体。由这种屏蔽层构成的电缆在很大频率范围内拥有较低的信号损失,但是在大部分电视以外的应用中工作情况并不理想。问题出在用于外层导体的金属箔是铝,而铝是无法焊接的。所以这些天线通常要用F形接头连接,而对于其他应用这种连接的信号损失率就太高了。内绝缘层隔离开两层导体作为电介质,构成它的材料有多
同轴电缆传输线,标签:电子电路基础,模拟电路基础,http://www.88dzw.com同轴电缆也许是用于短波和VHF/UHF的最普通传输线。它由同心的两层导线组成,之所以叫做“同轴”是因为两层导线共用同一轴线(图1)。内层导线是一根实心的标准导线,外层导线形成屏蔽层。用于接收器的同轴导线,屏蔽层通常是用导线编织成的,但是有时也会看到多线式的。电视天线系统中的同轴导线阻抗为75Ω,用金属箔做外层导体。由这种屏蔽层构成的电缆在很大频率范围内拥有较低的信号损失,但是在大部分电视以外的应用中工作情况并不理想。问题出在用于外层导体的金属箔是铝,而铝是无法焊接的。所以这些天线通常要用F形接头连接,而对于其他应用这种连接的信号损失率就太高了。

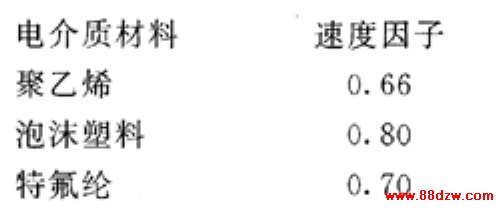

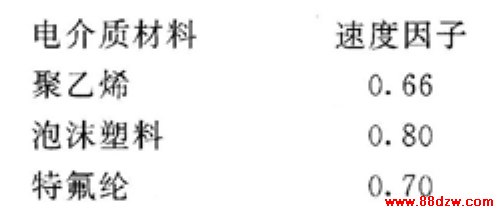

内绝缘层隔离开两层导体作为电介质,构成它的材料有多种选择。常用的有聚乙烯、泡沫塑料和特氟隆(后者主要用于高UHF和微波频段)。同轴电缆的速度因子(V)因电介质材料的不同而不同,列举如下:

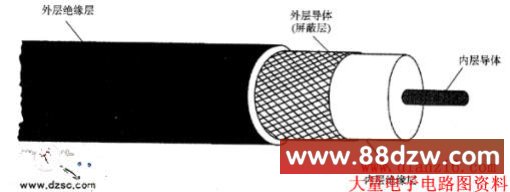

图1 同轴电缆(剥层图)速度因子
同轴电缆的特征阻抗可以有35~125Ω的很多种选择,其中绝大多数种类的阻抗为1OObΩ或75Ω。常用于制作接收天线的电缆包括以下几种:
大直径的类型较之小直径的信号损失要稍微小些,但它的主要优势在于功率控制能力上。虽然这点对于无线电业余爱好者来说非常重要,但对于接收器却毫不重要。除非在很长的线路(远大于100ft,1ft=3.048×10-1m)中,累积损失变得非常大,其他时候多选择小直径(RG 58/U或RG-59/U)的电缆作为接收天线,因为它们更容易控制。
微直径的RG 174有时用在接收天线上,但是其首要用途是作为器件之间的连接(例如接收器和预选器或者ATU之间),在平衡变压器和共轴相转换器和仪器应用。
