　　新手和业余爱好者常会遇到的一个小问题，就是电缆接头的安装。接头的作用是从机械和电学两方面把同轴电缆传输线固定到天线和接收器上。接头有两种基本样式，如图1所示（带夹子的和带不同型号插头的）δ大一些的是PL-259 UHF型，此种接头在收音机接收器和发射器中是最常用的（不用对“UHF”太认真，它可以应用于各种频率）。PL-259是插头型的，与之配套的是SO-9QO插座型接头。

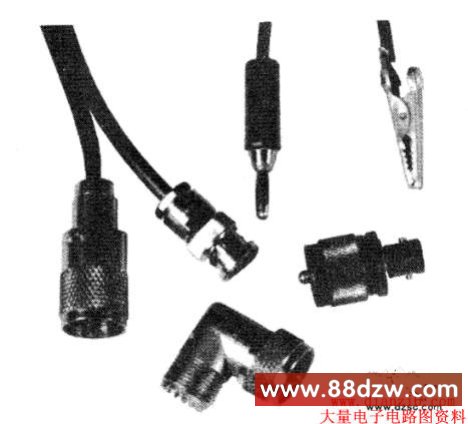

　　图1 不同型号的电缆接头和适配器

　　图1中较小的是BNC接头。这种接头虽然也用在一些接收器上（例如便携式收音机），但主要还是用于电子仪器上。

　　BNC型接头安装过程既繁琐又枯燥，所以建议大多数读者依照本书的做法，购买已经安装好接头的电线。但是PL-259型则不同，除了经常已经装备好因而不太好用外，它还是很容易安装的。

　　图2（a）中是散装的PL-990型接头，还有小直径的适配器用于更细的电缆。不接适配器时，PL-259用于RG 8／U和RG-11／ U型电缆。如果使用正确的适配器，则可以用于RG-58／U或RG-59／U型电缆（这两种型号对应不同的适配器）。

　　第一步，把适配器和PL-259的外壳套在电缆的一端（图2（b））。你会惊讶下面的事情的发生：当接头装好后，你发现有的组件还放在工作台上……整个工作需要重做。如果电缆很短，那么组件可能会从另一端滑落；而如果电缆很长，则最好打—个结把适配器和外壳圈在结内（注意：结不能打得太紧，以免损坏电缆）。

　　第二步是剥线。虽然有很多剥线的专门工具，但是对于非专业人士而言，这些工具都太贵了，而且性价比也不高。你可以使用解剖刀或者X-acto刀来做同样的事，这两样工具在业余爱好者商店和电子配件商店都可以买到。剥线时按照以下步骤：

　　（1）在距线端3／4in处进行环形切割，然后沿纵向切到末端。

　　（2）剥开外层绝缘体，露出外层导线。

　　（3）使用一个小的、带尖端的工具，小心地把屏蔽层导线相互分开，然后向后裹在电缆外以免碍事。

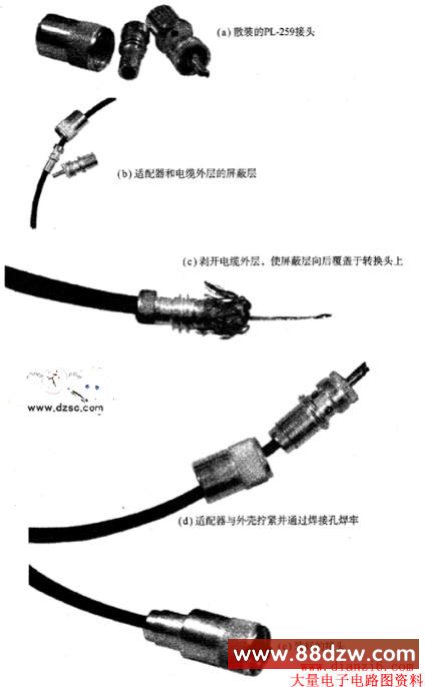

　　图2 PL-259 UHF型接头的安装

　　（4）最后，使用剥线器、侧剪器或者解剖刀剥去5／8in的内层绝缘层，露出内层导线。现在应该露出5／8in的内层导线和J／8in的内层绝缘层，还有分离的外层屏蔽层导线向后裹在外层绝缘体外面。

　　下面，把适配器移动到外层绝缘层边缘，并把分离好的屏蔽层导线覆盖到适配器上（图2（c））。确定屏蔽层导体均匀整齐地排列，并用侧剪器修整避免干扰到内层导线。把屏蔽层导线铺到适配器上以后，将接头滑到适配器上并和屏蔽线一起拧紧（图2（d））。透过前部凹槽里的焊接孔，可以看到一些导线。最好用欧姆表或者连接开关检测一下，以确保屏蔽层和内层导体之间没有电学接触（这将引起短路）。

　　警告：

　　焊接时要用到炽热的电烙铁，这时接头会变得非常烫，所以要用工具接头或垫着布操作以免烫伤。

　　·将内层导线和PL-259的中心插头焊接到一起。使用10OW或者更高功率的电烙铁进行焊接，不要用低热的电焊笔。

　　·通过凹槽中的焊接孔将屏蔽线和接头焊接到一起。

　　·把接头的外壳和接头拧到一起。

　　当你做了最终的检测确定没有形成短路以后，这个接头就可以使用了（图2（e））。
