手机背光LED驱动
[08-09 20:32:26] 来源:http://www.88dzw.com 灯光控制电路 阅读:8681次
文章摘要:手机背光LED驱动 手机中白光LED驱动电路经常使用两种结构:一种是LED以串联方式连接的电感升压转换电路,每只LED都通过稳定的电流源驱动的电荷泵驱动器,可以带来最佳的整体效率,见图1。另一种是电荷泵方式,由于使用小型陶瓷电容作为能量转换器件,因此体积最小,见图2。
手机背光LED驱动,标签:灯光控制器,灯光控制系统,http://www.88dzw.com手机背光LED驱动

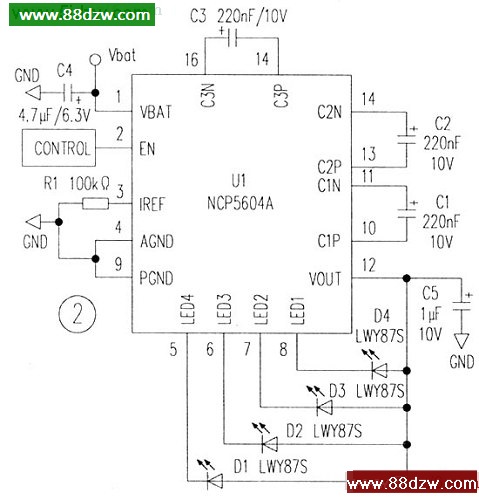

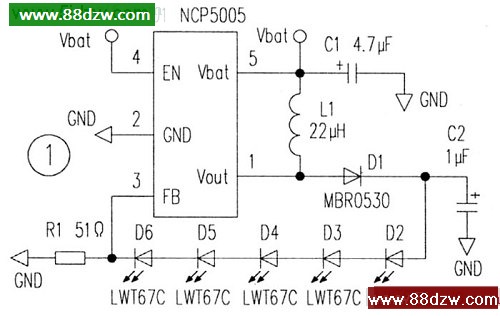

手机中白光LED驱动电路经常使用两种结构:一种是LED以串联方式连接的电感升压转换电路,每只LED都通过稳定的电流源驱动的电荷泵驱动器,可以带来最佳的整体效率,见图1。另一种是电荷泵方式,由于使用小型陶瓷电容作为能量转换器件,因此体积最小,见图2。
