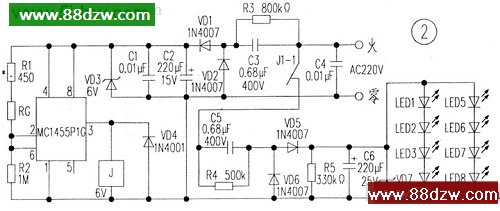

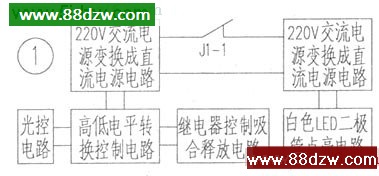

    以往的光控电路负载都是使用白炽灯,尽管是晚上使用,白天停止工作,一年下来电费也很可观。笔者制作的电路使用8只高亮度白光LED,亮度柔和,非常省电、笔者认为应该是今后发展的方向。     工作原理:电路框图见图1,电原理图见图2。AC220V电压经C3降压,R3泄流,VD1、VD2整流,C2、C1滤波得到平滑的直流电,稳压二极管VD3把电压稳定在6V,给MC1455P1G供电,并经刚给光敏电阻供电。白天,光敏电阻RG在光照下阻值很小,MC1455P1G的②脚和⑥脚输入高电平,③脚输出低电平,继电器J2不吸合,J1—1的触点不导通,220V的电压没有加到电容C5上,所以LED灯不亮。晚上,光敏电阻RG无光照阻值很大,MC1455P1G的②脚和⑥脚为低电平,③脚输出高电平,继电器J吸合,J1—1的触点同时导通,C5得到电压后降压,R4泄流确保安全,VD5、VD6整流、C6滤波、VD7将直流电压稳压在15V左右,将8只白光LED点亮。电容C4起滤去高低交流成分、防止干扰家用电器的作用。R5是C6的放电电阻。

元件选择与调试:MC1455P1G选用安森美公司的无铅封装产品,继电器选用4098电压直流6V,光敏电阻RG选用亮阻1kΩ、暗阻1MΩ的,C3、C5选用优质涤纶电容,VD3~VD7选用0.5W优质稳压二极管,LED1~LED8选用Φ5mm高亮度白光LED,单只电压在3.2V-3.6V之间,电流在16mA--20mA左右,其余元件见图2所示。元器件焊好后,先不要急于调试,要先用万用表检查一遍,确认无误后,分清火零线插上电源,把万用表拨到电压挡,测量VD3和VD7是否符合要求,确认电压VD3=6V、VD7=15V,才能调试后面部分。电阻R1可先用电位器调节来确定阻值,也可直接用可调电阻代替。调节时用东西罩住光敏电阻RG慢慢地调节,使继电器J吸合,白光LED点亮,然后取掉罩子让RG见光,继电器J不吸合,后面的电路不工作LED不亮,电路调试完成后即可工作。
