　　程序总体为一循环程序。在每一次循环中，依次检测4个碰撞开关，按照电机的动作顺序要求启动或停止电机。程序模块的使用和变量的设置方法此处从略，请参见说明书，或与上海广茂达电子信息有限公司联系。

　　图5的流程图在VJC1.6环境下可以转化为C语言程序，具体可参看VJC1.6的使用。

　　在VJC1.6环境下编制的程序，无论是流程图还是C语言程序，均可以直接下载到单片机的闪存或EEPROM中， 这也是这种编程和开发方法受到人们欢迎的原因。但是目前这种方法仅用在以单片机为核心的智能机器人的程序开发之中，还没有专门用于单片机开发的这种图形化编程环境，相信不久的将来就会出现这种方法。

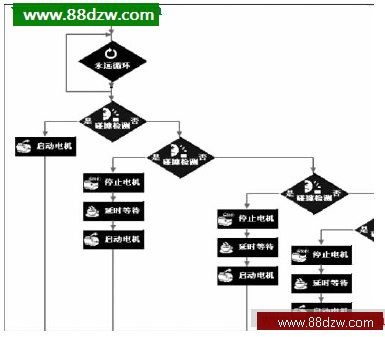

图5  双电机启停控制部分流程图

结语

　　这里单片机系统实现的功能就相当于一个可编程控制器系统，而且编程语言是流程图语言。可见，某些单片机系统略加扩充就可以成为一个可以使用流程图编程、C语言编程和汇编语言编程的功能相当完备的可编程控制器，从而与现有的可编程控制器在工业控制领域并驾齐驱。
