精确的秒脉冲信号产生电路图

文章摘要：精确的秒脉冲信号产生电路如下图所示，SM5511通电工作后，在其3脚与5脚分别产生正的与负的窄脉冲信号。两路脉冲信号经高速运算放大器LM318N比较放大后合并成周期为1秒的窄脉冲信号，经D型触发器74HC74后变为周期为2秒、占空比为1秒的秒脉冲信号。调节微调电容可改变石英谐振器的振荡频率，配合高精度的高频计数器调节可调电容可以得到数确的秒脉冲信号。

精确的秒脉冲信号产生电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

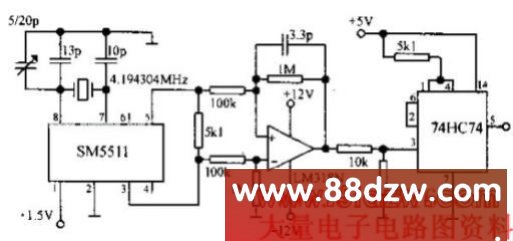

　　精确的秒脉冲信号产生电路如下图所示，SM5511通电工作后，在其3脚与5脚分别产生正的与负的窄脉冲信号。两路脉冲信号经高速运算放大器LM318N比较放大后合并成周期为1秒的窄脉冲信号，经D型触发器74HC74后变为周期为2秒、占空比为1秒的秒脉冲信号。调节微调电容可改变石英谐振器的振荡频率，配合高精度的高频计数器调节可调电容可以得到数确的秒脉冲信号。
