多功能数控波形发生器电路图

文章摘要：多功能数控波形发生器电路如下图所示，一种可产生三角波、锯齿波形的数字波形发生器实用电路。图中两个4位可逆计数器SN74L191串接成一个8位可逆计数器，递增或递减计数的输出作为D/A转换器的输入，其输出电压Vo也是逐步递增或递减，呈线性变化。当手动工关S3扳到“2”位上，触发器输出Q=1，计数器递减计数，输出负向锯齿波；当S3扳到“3”位上，Q=0，产生正向锯齿波；当S3扳至“1”位上，Q在0和1间反复翻转，产生三角波。

多功能数控波形发生器电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

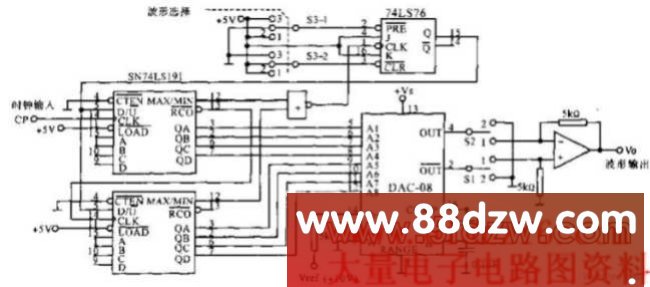

多功能数控波形发生器电路如下图所示，一种可产生三角波、锯齿波形的数字波形发生器实用电路。图中两个4位可逆计数器SN74L191串接成一个8位可逆计数器，递增或递减计数的输出作为D/A转换器的输入，其输出电压Vo也是逐步递增或递减，呈线性变化。当手动工关S3扳到“2”位上，触发器输出Q=1，计数器递减计数，输出负向锯齿波；当S3扳到“3”位上，Q=0，产生正向锯齿波；当S3扳至“1”位上，Q在0和1间反复翻转，产生三角波。
