光耦合的可控硅开关电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com图1中(a)所示电路为光耦合器构成的可控硅开关电路。可控硅SCR的触发电压取自电阻R,其大小由通过光电三极管的电流决定,直接由输入电压控制。该电路简单,控制端与输出端有可靠的电隔离。

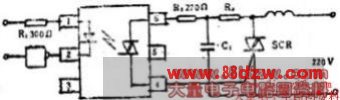

图1
图中(b)所示电路,为控制负载为纯电阻(如白炽灯泡)的开关电路,图中R1的阻值由下式确定:R1=V/1.2A,1.2A为双向开关的额定电流。当主电网电压为220V时,V=/2·220=308V,则R1=308/1.2=250Ω.所以,可控硅SCR的规格应依R1的大小进行选择。
当开关电路的负载为感性负载(如电动机等),则由于流过感性负载(线圈)的电流与电压的相位不同,需增加相应元件,方能保证开关电路的正常工作,如图所示。
图2的开关电路,特别适于遥控时选用。
图2
