可控积分器(F007)电路图

文章摘要：如图所示为可控积分电路。该电路具有复零、保持和不同积分时间常数的可控积分器。其中模拟开关为CH300，运算放大器为F007。图中的R和C1、C2数值可按需要配置。4个模拟开关不同的控制状态使电路完成不同的功能。控制端A、B、C、D的状态与功能的关系如表所示。电路图 src="/pd_dianzi/UploadPic/2010-11/2010112115242597.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick=&qu

可控积分器(F007)电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com
如图所示为可控积分电路。该电路具有复零、保持和不同积分时间常数的可控积分器。其中模拟开关为CH300，运算放大器为F007。图中的R和C1、C2数值可按需要配置。4个模拟开关不同的控制状态使电路完成不同的功能。控制端A、B、C、D的状态与功能的关系如表所示。

电路图 src="/pd_dianzi/UploadPic/2010-11/2010112115242597.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>
　　图1 可控积分器(F007)电路图


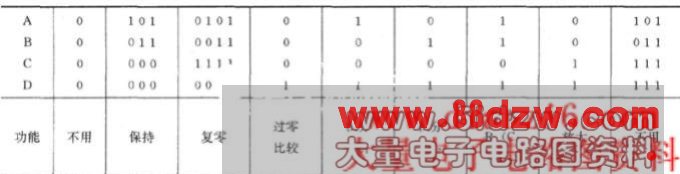

　　表1 可控积分器的功能表
