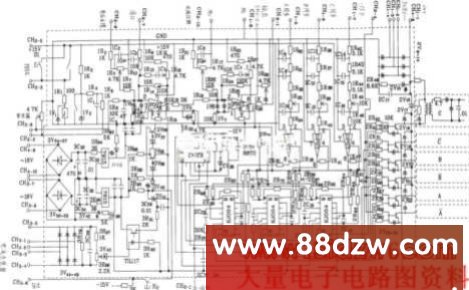

KJZ6-5三相可控硅触发板电原理图

[11-21 15:01:52]   来源:http://www.88dzw.com  基本电路电路图   阅读:8496

文章摘要:相关元件PDF下载:KJZ6-5 F007 7915 7815 KJ042 OP07 KJ004 TIL117 KIZ6-5是一种三相全控桥可控硅触发控制板,专为感性负载、大功率交流调压而设计的。它由电源移相触发PI调节过流保护四部分所组成。 电参数: 交流同步电压:三相30V±5v(有效值)。 同步工作电流:2~3mA(有效值)。 同步接法:380v/30v,△/Y。 触发脉冲形式:脉冲调制式的双脉冲。 脉冲列频率:5~10kHz。 输出级允许负载电流(吸收):≤l.5A。 脉冲前沿≤1µs。

KJZ6-5三相可控硅触发板电原理图,标签:电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载:


KJZ6-5   F007   7915   7815   KJ042   OP07   KJ004   TIL117
KIZ6-5是一种三相全控桥可控硅触发控制板,专为感性负载、大功率交流调压而设计的。它由电源移相触发PI调节过流保护四部分所组成。     电参数:    交流同步电压:三相30V±5v(有效值)。    同步工作电流:2~3mA(有效值)。    同步接法:380v/30v,△/Y。    触发脉冲形式:脉冲调制式的双脉冲。    脉冲列频率:5~10kHz。    输出级允许负载电流(吸收):≤l.5A。    脉冲前沿≤1µs。    电源电压±(15V±5V)%。    允许使用环境温度:0~+70℃。KJZ6-5三相可控硅触发板电原理图
