KJZ1直流电机调速板电原理图
[11-21 15:01:47] 来源:http://www.88dzw.com 基本电路电路图 阅读:8556次
文章摘要:相关元件PDF下载:KJZ1 KJ042 KJ004 7815 7915 KJZl直流电机调速板适用于小功率直流电机的调速,具有电压负反馈、速度负反馈功能。用户可以根据需要选用电机速度负反馈或电压负反馈与电流负反馈构成Pl双闭环调节器,控制可控硅触发器移相电压,将控制电压幅度转换为相应导通角的功率足够大的触发脉冲驱动大功率可控硅元件,改变直流电压达到调速的目的。 该板具有以下特点: a.带有整流稳压器件,产生±15v及+24V直流电压供板子使用。 b.输出脉冲是脉冲列。 c.采用专用电路KJ004、KJ042、F747,控制板体积小、功能全。 d.电压与电流反馈分别
KJZ1直流电机调速板电原理图,标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:
KJZ1 KJ042 KJ004 7815 7915

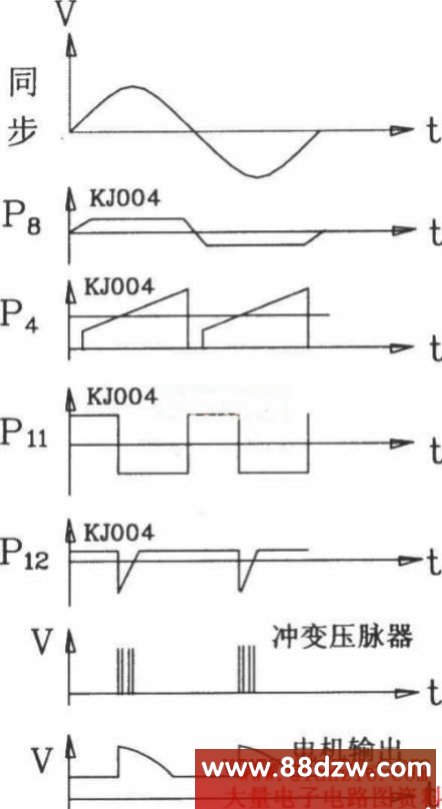

KJZl直流电机调速板适用于小功率直流电机的调速,具有电压负反馈、速度负反馈功能。用户可以根据需要选用电机速度负反馈或电压负反馈与电流负反馈构成Pl双闭环调节器,控制可控硅触发器移相电压,将控制电压幅度转换为相应导通角的功率足够大的触发脉冲驱动大功率可控硅元件,改变直流电压达到调速的目的。 该板具有以下特点: a.带有整流稳压器件,产生±15v及+24V直流电压供板子使用。 b.输出脉冲是脉冲列。 c.采用专用电路KJ004、KJ042、F747,控制板体积小、功能全。 d.电压与电流反馈分别输入双运放构成调节器,调速性能好,调整方便。电参数移相电压:0~10V(根据要求可变)。移相范围:≥l70°。电网电压:(220±10)%。输出额定电流:1~20A。调速比:可达20:1。触发脉冲形成:脉冲列调制,脉冲列频率为5~10kHz。控制板和外电路的连结如图所示。KJZl直流电机调速板电原理图KJZ1各点波形图此板一般作为4kW以下直流电机调速用。用在1kW以上直流电机中必须加电抗器;用在11kW下的直流电机不必加电抗器。
