采用“与非”门的防颤电路图
[09-13 20:55:50] 来源:http://www.88dzw.com 单片机电路图 阅读:8846次

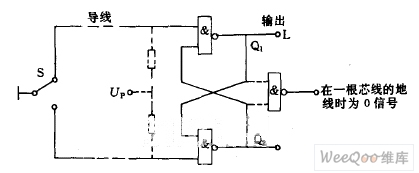

文章摘要:在由我键盘机械开关转变为数字电子信号时可能发生颤动信号,引起误操作,为此可采用图示电路。在使用不规则的触发器情况下(Q1=Q2=0)可以将带一根芯线的地线同其余的“与非”门连接。
采用“与非”门的防颤电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com在由我键盘机械开关转变为数字电子信号时可能发生颤动信号,引起误操作,为此可采用图示电路。在使用不规则的触发器情况下(Q1=Q2=0)可以将带一根芯线的地线同其余的“与非”门连接。
Tag:单片机电路图,电路图讲解,电路图练习,电子电路图 - 单片机电路图
