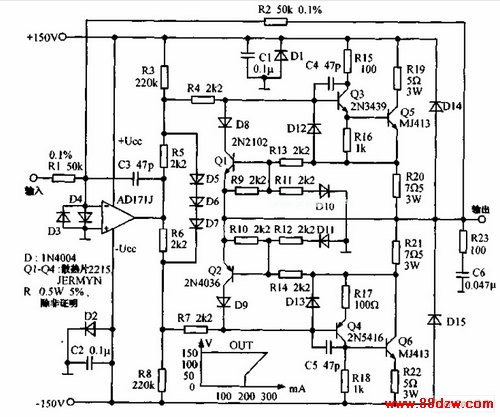

400HZ驱动电路图

文章摘要：400Hz驱动电路该电路用于提高数字/同步变换系统的输出功率，即使采用电抗性负载，也能得到稳定的、精确的输出增益，该电路具有过载保护，可连续向500Ω负载输出400Hz、95V有效值电压，功率带宽50KHz。当负载电流超过300mA时，保护电路将电流折回到200mA。

400HZ驱动电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com
400Hz驱动电路该电路用于提高数字/同步变换系统的输出功率，即使采用电抗性负载，也能得到稳定的、精确的输出增益，该电路具有过载保护，可连续向500Ω负载输出400Hz、95V有效值电压，功率带宽50KHz。当负载电流超过300mA时，保护电路将电流折回到200mA。
