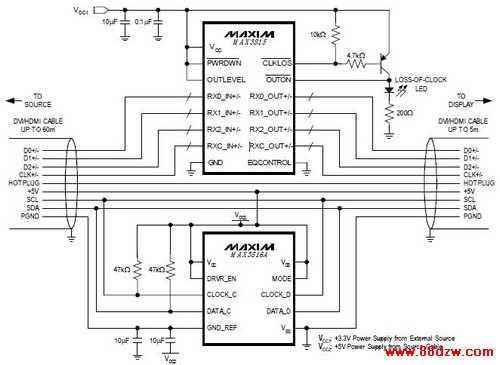

电缆扩展器盒或电缆终端应用的典型电路图
[09-13 20:55:06] 来源:http://www.88dzw.com 单片机电路图 阅读:8442次
文章摘要:MAX3815 TMDS®电缆均衡器和MAX3816A DDC扩展器可延长HDMITM和DVITM电缆的传输距离。频率为825MHz时,MAX3815可为TMDS线对提供最多40dB的损耗补偿。该器件可工作在250Mbps至1.65Gbps的速率下。MAX3816A DDC扩展器可为高达3000pF的电缆电容提供补偿。器件可工作在高达100kHz的时钟频率下。MAX3815 和MAX3816A组成单显示端解决方案。MAX3815特性• 可以将TMDS接口扩展至以下距离:24 AWG电缆,0至50米28 AWG电缆,0至36米30 AWG电缆,0至30米• 兼容4
电缆扩展器盒或电缆终端应用的典型电路图,标签:电路图讲解,电路图练习,http://www.88dzw.comMAX3815 TMDS®电缆均衡器和MAX3816A DDC扩展器可延长HDMITM和DVITM电缆的传输距离。频率为825MHz时,MAX3815可为TMDS线对提供最多40dB的损耗补偿。该器件可工作在250Mbps至1.65Gbps的速率下。
MAX3816A DDC扩展器可为高达3000pF的电缆电容提供补偿。器件可工作在高达100kHz的时钟频率下。MAX3815 和MAX3816A组成单显示端解决方案。
MAX3815特性
• 可以将TMDS接口扩展至以下距离:
24 AWG电缆,0至50米
28 AWG电缆,0至36米
30 AWG电缆,0至30米
• 兼容480i、480p、720p、1080i和1080p SDTV和HDTV分辨率
• 兼容VGA (640x480) 和WUXGA (1920x1200)
MAX3816A特性
• DDC 2线扩展器,可将时钟通道和数据通道的传输距离扩展至60米(速率为100kbps)
• 单端解决方案仅需一个MAX3816A
• 可保证补偿0pF至3000pF的电缆电容,或典型值0pF至5000pF
• 包括用户可选的与电缆端总线隔离的显示端
