录像机射频变换器电路图
[09-13 20:55:05] 来源:http://www.88dzw.com 单片机电路图 阅读:8749次

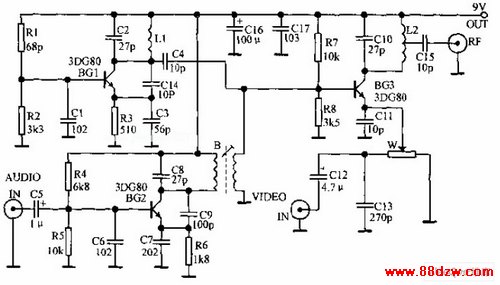

文章摘要:录像机射频变换器电路如下图所示,由BG1产生38.625MHz左右的图像载频信号,通过C4加到BG3的基极。BG2产生6.5MHz的调频伴音信号,通过C9加到BG3的基极。图像信号通过W加到BG3的发射极。BG3一方面对38.625MHz倍频产生77.25MHz的图像载频信号(四频道),另一方面对6.5MHz的调频伴音信号时行调制产生83.75MHz的伴音载频信号,两种载频信号通过C15输出。
录像机射频变换器电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com录像机射频变换器电路如下图所示,由BG1产生38.625MHz左右的图像载频信号,通过C4加到BG3的基极。BG2产生6.5MHz的调频伴音信号,通过C9加到BG3的基极。图像信号通过W加到BG3的发射极。BG3一方面对38.625MHz倍频产生77.25MHz的图像载频信号(四频道),另一方面对6.5MHz的调频伴音信号时行调制产生83.75MHz的伴音载频信号,两种载频信号通过C15输出。
