放音机自动断电电路图

文章摘要：放音机自动断电电路如下图所示，将原放音机VU表的第一只LED断开，用光点耦合器IC1中的光电管代替。有声音出现时，取代后的光电管发光，使光电三级管的阻值减小，输出的高电平经DW稳压后向T1的发射结提供正向导通电压，使T1导通，继电器吸合。电容C2的缓慢放电过程提供一种延时功能，改变C2的大小可改变延时的长短。

放音机自动断电电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

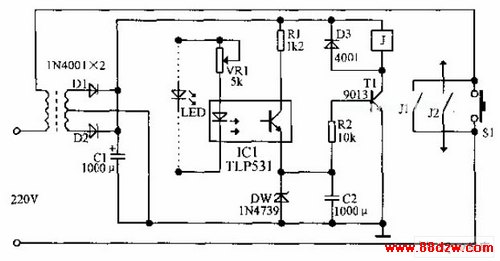

放音机自动断电电路如下图所示，将原放音机VU表的第一只LED断开，用光点耦合器IC1中的光电管代替。有声音出现时，取代后的光电管发光，使光电三级管的阻值减小，输出的高电平经DW稳压后向T1的发射结提供正向导通电压，使T1导通，继电器吸合。电容C2的缓慢放电过程提供一种延时功能，改变C2的大小可改变延时的长短。
