普及型电子特技变换器电路图

文章摘要：普及型电子特技变换器电路如下图所示，本电路串接在摄像机和录像机之间，或按在录像机和电视机之间。由S2、S3、S4分别用来和选择不同的特技处理效果，S2选择彩色和黑白图像。当S2接到黑白位置时，滤波器在视频波形中的4.43MHz处形成一个很深的凹陷，因而有效地去除色度信号。RP4用来调整陷波器的频率。S3是正常/反转开关；通过S3可以把视频信号倒置，产生十分有趣的效果；画面原亮的部分变暗，暗的部分变亮；而且颜色变为其补色。S4是模拟/分离信号选择开关；当S4打在“分离”处时，视频信号经V5放大后进入IC1，使图像中较暗的灰色归入黑色，较亮的灰色归入白色。同步处理器：全视频信号波形通过V1使跳变信

普及型电子特技变换器电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

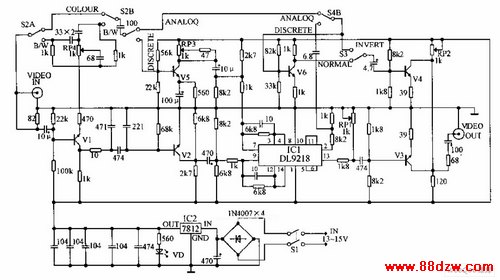

普及型电子特技变换器电路如下图所示，本电路串接在摄像机和录像机之间，或按在录像机和电视机之间。由S2、S3、S4分别用来和选择不同的特技处理效果，S2选择彩色和黑白图像。当S2接到黑白位置时，滤波器在视频波形中的4.43MHz处形成一个很深的凹陷，因而有效地去除色度信号。RP4用来调整陷波器的频率。S3是正常/反转开关；通过S3可以把视频信号倒置，产生十分有趣的效果；画面原亮的部分变暗，暗的部分变亮；而且颜色变为其补色。S4是模拟/分离信号选择开关；当S4打在“分离”处时，视频信号经V5放大后进入IC1，使图像中较暗的灰色归入黑色，较亮的灰色归入白色。同步处理器：全视频信号波形通过V1使跳变信号才能使V2导通，故在V2的集电极上仅有同步脉冲信号出现，此信号经IC1的处理，以保持图像稳定。从IC1的13脚输出的信号通过V3放大后输出，RP1用来调节同步电平。
