有极性关断吸收电路图

文章摘要：图１所示的关断吸收电路在开关管上并联电容，当开关管导通时，电容Cv通过开关管V迅速放电，使得开通瞬间开关管V的附加电流很大，有可能损坏开关管。为了避免这种情况的发生，实用的关断吸收电路是RCD网络。由于其中包含二极管，故称为有极性吸收电路（PolarizedSnubber）。图２表示有极性关断吸收电路——RCD网络在Buck转换器中的应用，它与开关管并联。RCD的组成是将电阻Rv和二极管Dv并联后，再与电容Dv串联。Rv的作用是在开关管开通时，限制电容Cv的放电电流，并将电容的储能转移到电阻Rv上消耗掉。二极管Dv的作用是在开关管关断时，使Cv可以经过二极管Dv充电，而Rv则被Dv短路。图1图

有极性关断吸收电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

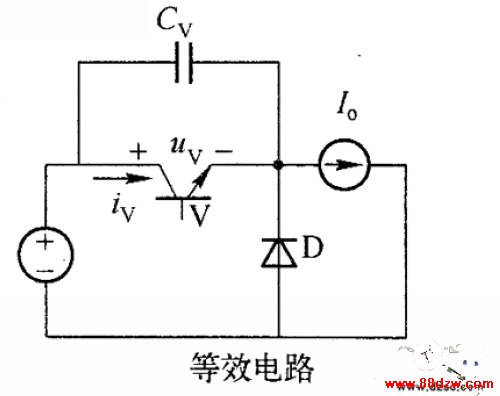

　　图１所示的关断吸收电路在开关管上并联电容，当开关管导通时，电容Cv通过开关管V迅速放电，使得开通瞬间开关管V的附加电流很大，有可能损坏开关管。为了避免这种情况的发生，实用的关断吸收电路是RCD网络。由于其中包含二极管，故称为有极性吸收电路（Polarized　Snubber）。图２表示有极性关断吸收电路——RCD网络在Buck转换器中的应用，它与开关管并联。

　　RCD的组成是将电阻Rv和二极管Dv并联后，再与电容Dv串联。Rv的作用是在开关管开通时，限制电容Cv的放电电流，并将电容的储能转移到电阻Rv上消耗掉。二极管Dv的作用是在开关管关断时，使Cv可以经过二极管Dv充电，而Rv则被Dv短路。

　　图1

　　图2
