　　１　并联电容

　　最简单的关断吸收电路是在开关管两端并联一个电容Cv，如图1（a）所示，以限制开关管在关断过程中的电压上升速度，开关管关断前的电流为Io。Cv越大，开关管上电压Uv上升速度越慢，开关功耗也越小。图1（b）、（c）分别给出了关断过程中的Uv、Iv和P。

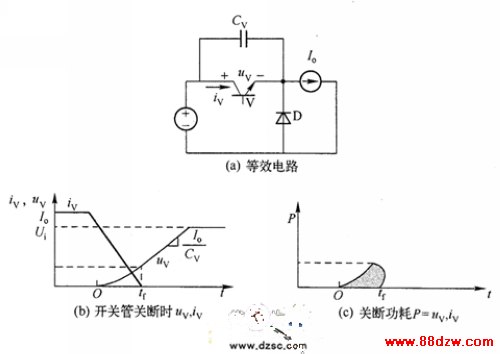

　　图１　Ｂｕｃｋ转换器中开关管并联电容
