　　MR8181是一块红外遥控信号接收器集成电路，通常与遥控发射器集成电路MT8803、风扇单片微电脑集成电路MH8822共同构成风扇的遥控系统，如长城系统风扇等。

　　1.引脚功能及数据

　　MR8181集成电路采用8脚单列式封装，其引脚功能及数据见表2所列。

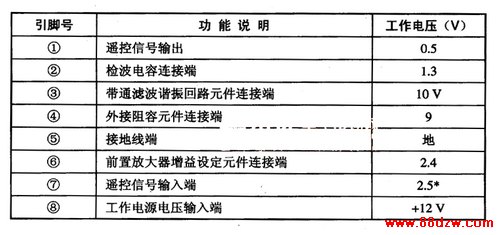

　　MR8181集成电路的引脚功能及数据

　　2.典型应用电路

　　MR8181集成电路构成的遥控信号接收电路的典型应用电路见MH8822集成电路的图所示。
