　　CDO031AM是一种16bitD/A转换集成电路，广泛应用在长虹精显系列机芯背投彩色电视机上。

1.功能特点

　　CDO031AM集成电路内部主要由数字RV汇聚校正电路、数字GV汇聚校正电路、数字BV汇聚校正电路、模拟BH校正电路、模拟RH校正电路、模拟GH校正电路、时钟电路、基准电压电路、DAC电路、DAC中心电源电路、数字电源电路、模拟电源电路，以及其他一些功能辅助电路组成。

2.引脚功能及数据

　　CDO031AM集成电路采用48脚封装直插式结构，其引脚功能及数据见表1所列。

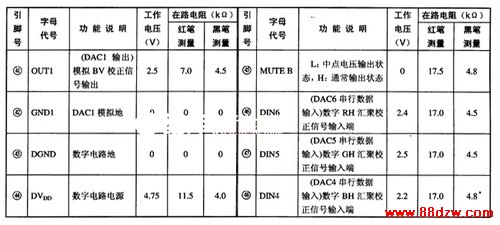

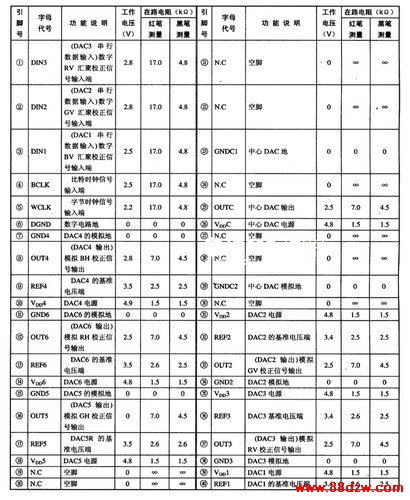

　　表1 CDO031AM集成电路的引脚功能及数据

　　

　　提示:CDO031AM集成电路的供电引脚较多，不同的电路由不同的弓脚引入供电，检修时应对相应的引脚供电进行检测
