　　BH5O1是一种可与BH2O0系列音源集成电路配套使用的电子琴包络门集成电路，适用于组装中、高档电子琴，如电子钢琴、电子风琴或其他各种音色的电子琴等。

1.引脚功能

　　BH501集成电路采用20脚双列直插式封装，其引脚功能见表1所列。

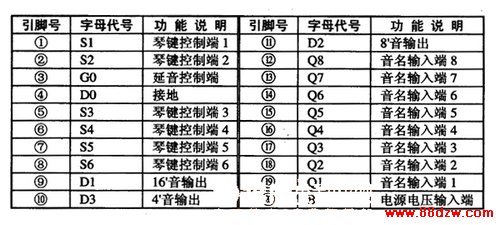

　　表1 BH501集成电路的引脚功能

2.典型应用电路

　　BH501集成电路构成的钢琴包络门典型应用电路如图1所示。

　　图1 BH5O1集成电路的典型应用电路
