HI7159A和8031单片机构成的智能化数字电压表电路图

文章摘要：由HI7159A和单片机8031等元件构成的智能化数字电压表电路如图所示。该电路内部采用逐次累加式积分、数字调零、低噪声BIMOS等先进技术。在5 1/2位工作模式下最大计数值为199999，准确度为±0.005％。

HI7159A和8031单片机构成的智能化数字电压表电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

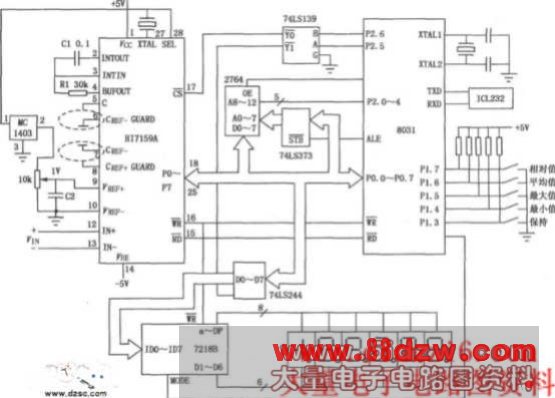

　　由HI7159A和单片机8031等元件构成的智能化数字电压表电路如图所示。该电路内部采用逐次累加式积分、数字调零、低噪声BIMOS等先进技术。在5 1/2位工作模式下最大计数值为199999，准确度为±0.005％。
