　　本密码锁的特点是，如果按错了密码键顺序或按下了任何一个非密码键，电路即锁定为关断状态，各按键均失效，大大增加了开锁难度。

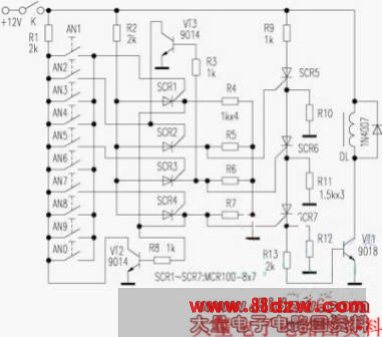

　　电路见图。可控硅SCR5、SRC6、SRC7为该密码锁的主控元件。当按照正确顺序按下三位密码键（本例为AN2、AN5、AN7）时，可控硅SCR2、SCR3、SCR4依次导通，从而触发可控硅SCR5、SCR6、SCR7依次导通，VT1饱和导通，电磁铁DL动作，实现开锁。与此同时，AN7键按下后SCR4导通，进而VT2饱和导通，使各按键在开锁后不再起作用。若按错密码键顺序，不但不能开锁，还会使电路处于关断状态，图中R3、VT3的作用是否决定按键顺序AN5、AN2、AN7的可开锁性。如先按AN5，则SCR3导通，VT3基极有了偏置电，再按下ＡＮ２，则ＶＴ３饱和导通，使ＳＣＲ２无触发电压而不能导通，因而不能开锁。先按ＡＮ７也不能开锁已如上述。本密码锁的按键顺序只能是ＡＮ２、ＡＮ５、ＡＮ７。当按下任何一个非密码键时，ＳＣＲ１导通，使ＶＴ２饱和导通，各按键失效，电路锁定为关断状态。这时必须断开开关Ｋ再合上，电路才复位。
