分立元件10键电子密码锁(带自锁功能)
[11-21 22:50:03] 来源:http://www.88dzw.com 电子小制作 阅读:8462次
文章摘要:10键电子密码锁采用全分立元件(三极管、可控硅、电阻),制作简单工作可靠。该密码锁的特点是:如果按错了密码键顺序或按下了任何一个非密码键,电路将锁定为关断状态,全部按键失效,使可靠性提高。电子密码锁电路如下图: 电路中,可控硅SCR5、SCR6、SCR7为该密码锁的主控元件。当按照正确顺序按下三位密码键(本例为AN2、AN5、AN7)时,可控硅SCR2、SCR3、SCR4依次导通,从而触发可控硅SCR5、SCR6、SCR7依次导通,VT1饱和导通,电磁铁DL动作,实现开锁。与此同时,AN7键按下后SCR4导通,进而VT2饱和导通,使各按键在开锁后不再起作用。若按错密码键顺序,不但不能开锁,还会

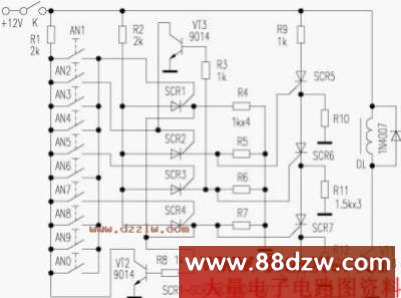

分立元件10键电子密码锁(带自锁功能),标签:小制作,电子样本制作,http://www.88dzw.com10键电子密码锁采用全分立元件(三极管、可控硅、电阻),制作简单工作可靠。该密码锁的特点是:如果按错了密码键顺序或按下了任何一个非密码键,电路将锁定为关断状态,全部按键失效,使可靠性提高。电子密码锁电路如下图:
电路中,可控硅SCR5、SCR6、SCR7为该密码锁的主控元件。当按照正确顺序按下三位密码键(本例为AN2、AN5、AN7)时,可控硅SCR2、SCR3、SCR4依次导通,从而触发可控硅SCR5、SCR6、SCR7依次导通,VT1饱和导通,电磁铁DL动作,实现开锁。与此同时,AN7键按下后SCR4导通,进而VT2饱和导通,使各按键在开锁后不再起作用。
若按错密码键顺序,不但不能开锁,还会使电路处于关断状态,图中R3、VT3的作用是否决定按键顺序AN5、AN2、AN7的可开锁性。如先按AN5,则SCR3导通,VT3基极有了偏置电流,再按下AN2,则VT3饱和导通,使SCR2无触发电压而不能导通,因而不能开锁。先按AN7也不能开锁已如上述。本密码锁的按键顺序只能是AN2、AN5、AN7。当按下任何一个非密码键时,SCR1导通,使VT2饱和导通,各按键失效,电路锁定为关断状态。这时必须断开开关K再合上,电路才复位。因此,开关K应安装在隐蔽的位置。
Tag:电子小制作,小制作,电子样本制作,电子制作 - 电子小制作
