语音合成芯片VP-1000应用电路图

[09-13 20:15:01]   来源:http://www.88dzw.com  音频电路图   阅读:8252

文章摘要:相关元件PDF下载:VP-1000 27128 LM324 LM328 基本特点: ①VP-1000语言合成芯片是采用CMOS工艺制造,连续可变斜率增量调制技术(CvSD)的大规模集成电路。 ②芯片适合配接静态存储器SRAM或只读存储器ROM或EPROM。寻址能力为32k×8位。 ③采样速率为9.6~128kbps范围内可调。 ④内部有时钟振荡电路,外接RC即可工作。 ⑤单一电源供电,工作电压为直流+(3~6)V。静态工作电流为50tLA。 ⑥采用40脚双列直插式封装。VP-1000引脚图: VP-1000引脚图

语音合成芯片VP-1000应用电路图,标签:音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载:


VP-1000   27128   LM324   LM328

基本特点:

  ①VP-1000语言合成芯片是采用CMOS工艺制造,连续可变斜率增量调制技术(CvSD)

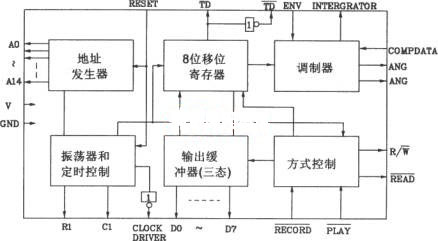

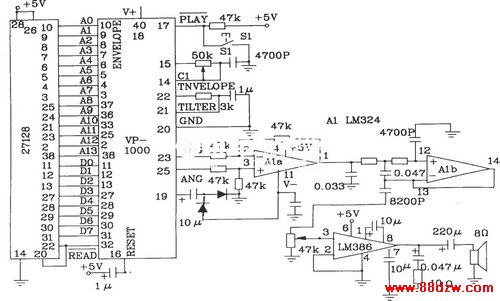

的大规模集成电路。  ②芯片适合配接静态存储器SRAM或只读存储器ROM或EPROM。寻址能力为32k×8位。  ③采样速率为9.6~128kbps范围内可调。  ④内部有时钟振荡电路,外接RC即可工作。  ⑤单一电源供电,工作电压为直流+(3~6)V。静态工作电流为50tLA。  ⑥采用40脚双列直插式封装。VP-1000引脚图:              VP-1000引脚图              VP-1000内部结构框图                VP-1000的应用电路图   图中接了一片8k x 8的SRAM,在采样频率为10kpbs时能存放6s多的录音信息。Sl为放音开关,S2为录音开关。VP-1000和已烧制好的存储器相连只做放音的电路如上图所示。
